Anlagenbau

…ist für uns das passgenaue Ineinandergreifen von verfahrenstechnischem Know-how, fundierten Planungen und einem strukturierten Projektmanagement. Erprobte Montageteams, eigene Inbetriebnehmer mit Sachverstand, die Ihre Mitarbeiter schulen und mit der Anlage vertraut machen sind elementare Bestandteile unserer Philosophie. Auch nach Projektabschluss lassen wir Sie nicht allein. Über Service und Wartung bleiben wir in Kontakt und helfen Ihnen im betrieblichen Alltag schnell und unbürokratisch.

Ob in Modul-Bauweise, als Container-Anlage oder als individuell konzipierte Komplett-Anlage, wir richten uns nach Ihrem Bedarf und fügen unterschiedlichste Technologien zur funktionierenden Behandlungsanlage zusammen. Notwendige Zertifikationen wie z.B. WHG sehen wir als Selbstverständlichkeit an.

Wasseraufbereitung

Sedimentation und (Sand-)Filtration, Enteisenung, Entmanganung, Entschwefelung
Aktivkohlefilter zur Entchlorung oder Entfernung von Spurenstoffen
Enthärtung, Entsäuerung, Voll-Entsalzung
Ultrafiltration, Nanofiltration und Umkehrosmose
Ionentauscher-Verfahren und EDI

Einige Fallstudien realisierter Anlagen aus dem Bereich Wasseraufbereitung:

Ultrafiltration UltrafiltrationEnteisenungBrauwasserUmkehrosmoseWasserentgasungReinstwasser

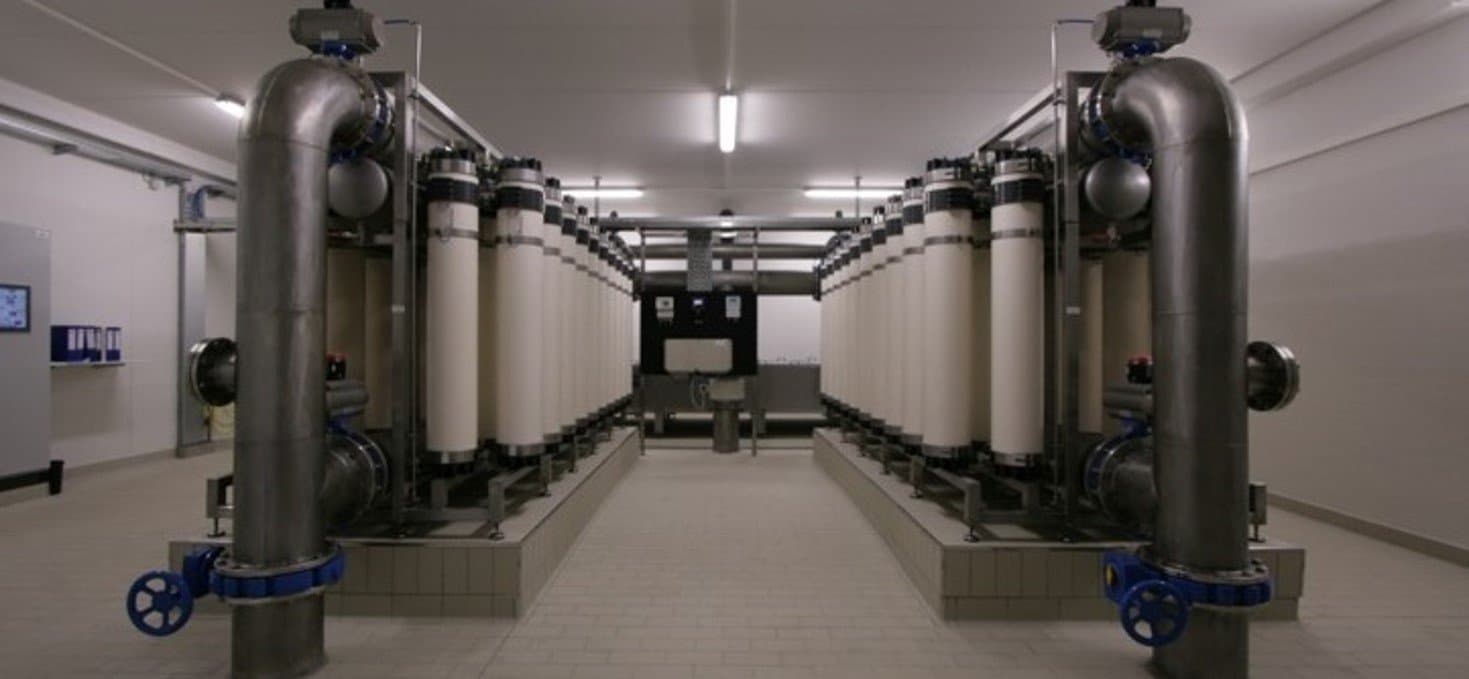

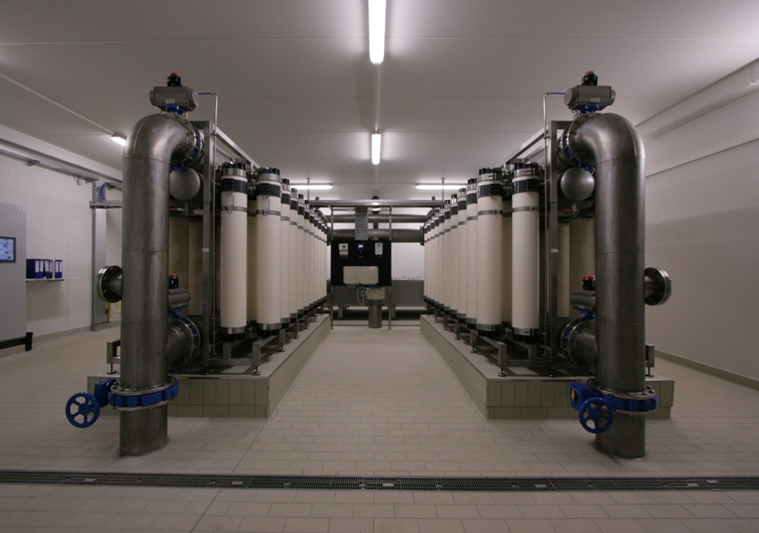

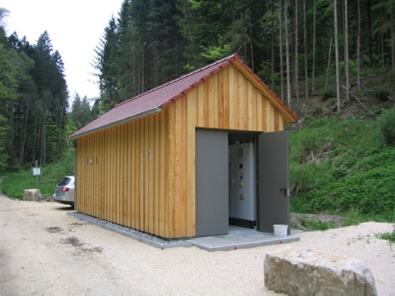

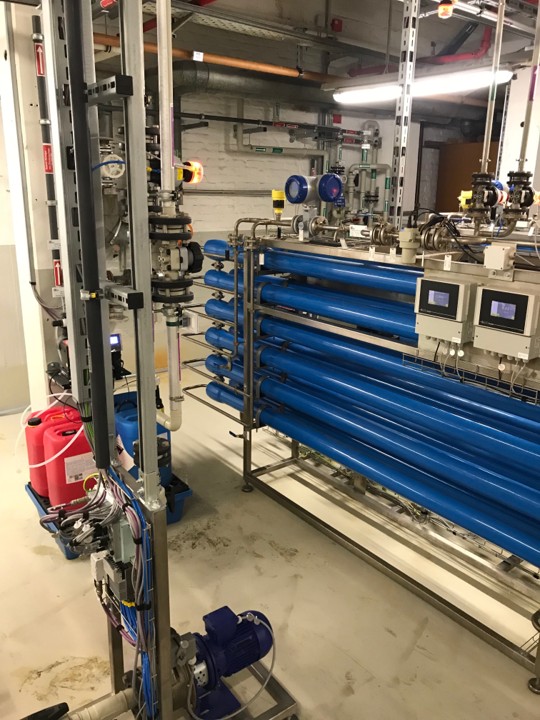

Trinkwasser – Ultrafiltration – Komplettanlage

Schlüsselfertige Installation eines Wasserwerkes mit Ultrafiltrationsmembranen

Technologie & Anlagencharakteristik:

Ultrafiltration, Membranfläche 4.000 m²

Betriebsdruck 0,3 – 0,6 bar

2 Behandlungsstraßen

Rückspülung und chemisch unterstützte CIP-Reinigung

Volumenstrom: 250 m³/h

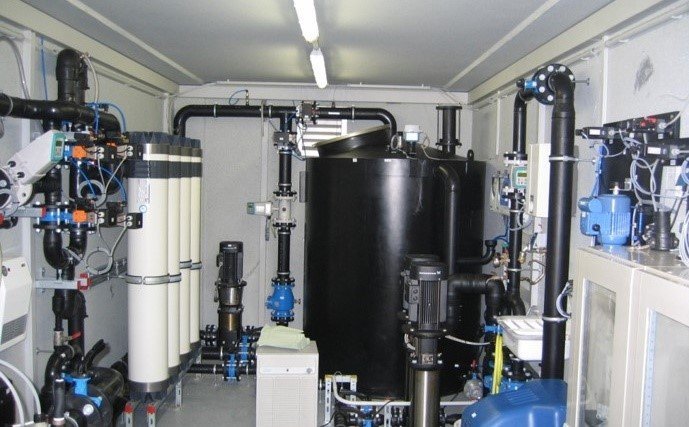

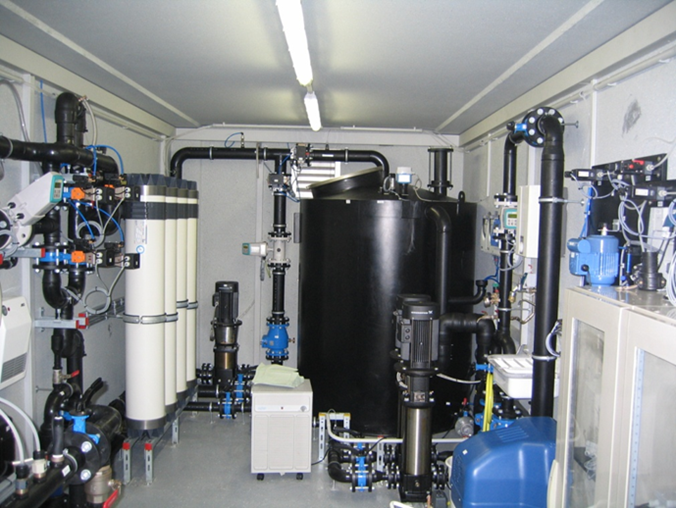

Trinkwasser – Ultrafiltration – Container-Anlage

Schlüsselfertiger Bau eines Wasserwerkes im Werk auf Basis von Ultrafiltrationsmembranen

Technologie & Anlagencharakteristik:

Ultrafiltration, Membranfläche 200 m²

Betriebsdruck 0,2 – 0,5 bar

1 Behandlungsstraße

Rückspülung und chemisch unterstützte CIP-Reinigung

Druckerhöhungsstation 55 mWS

Volumenstrom: 15 m³/h

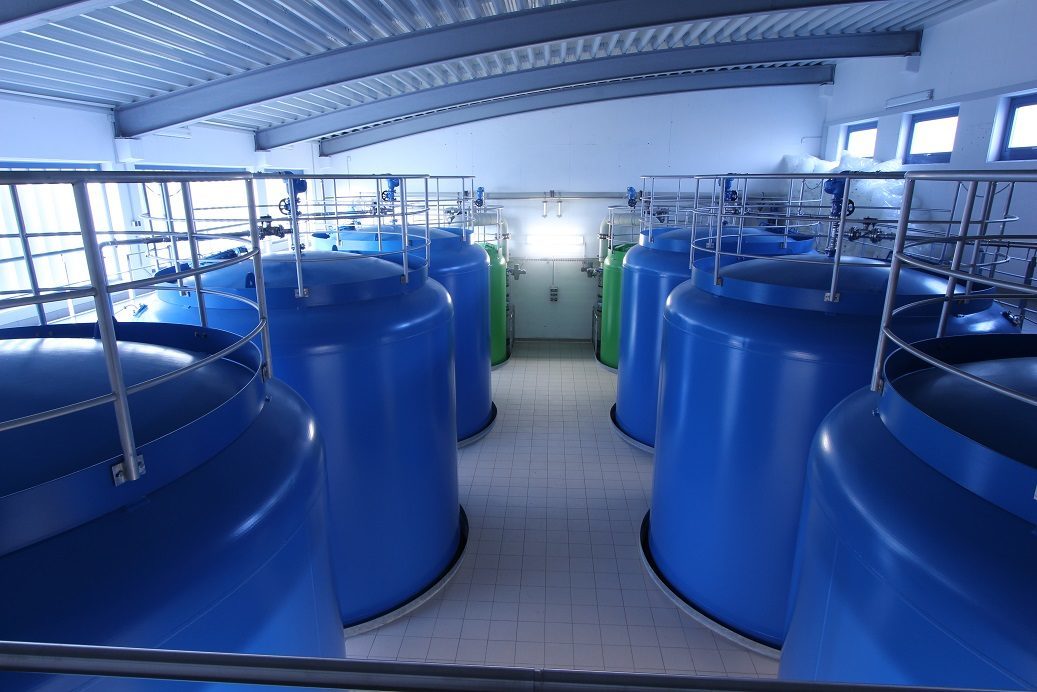

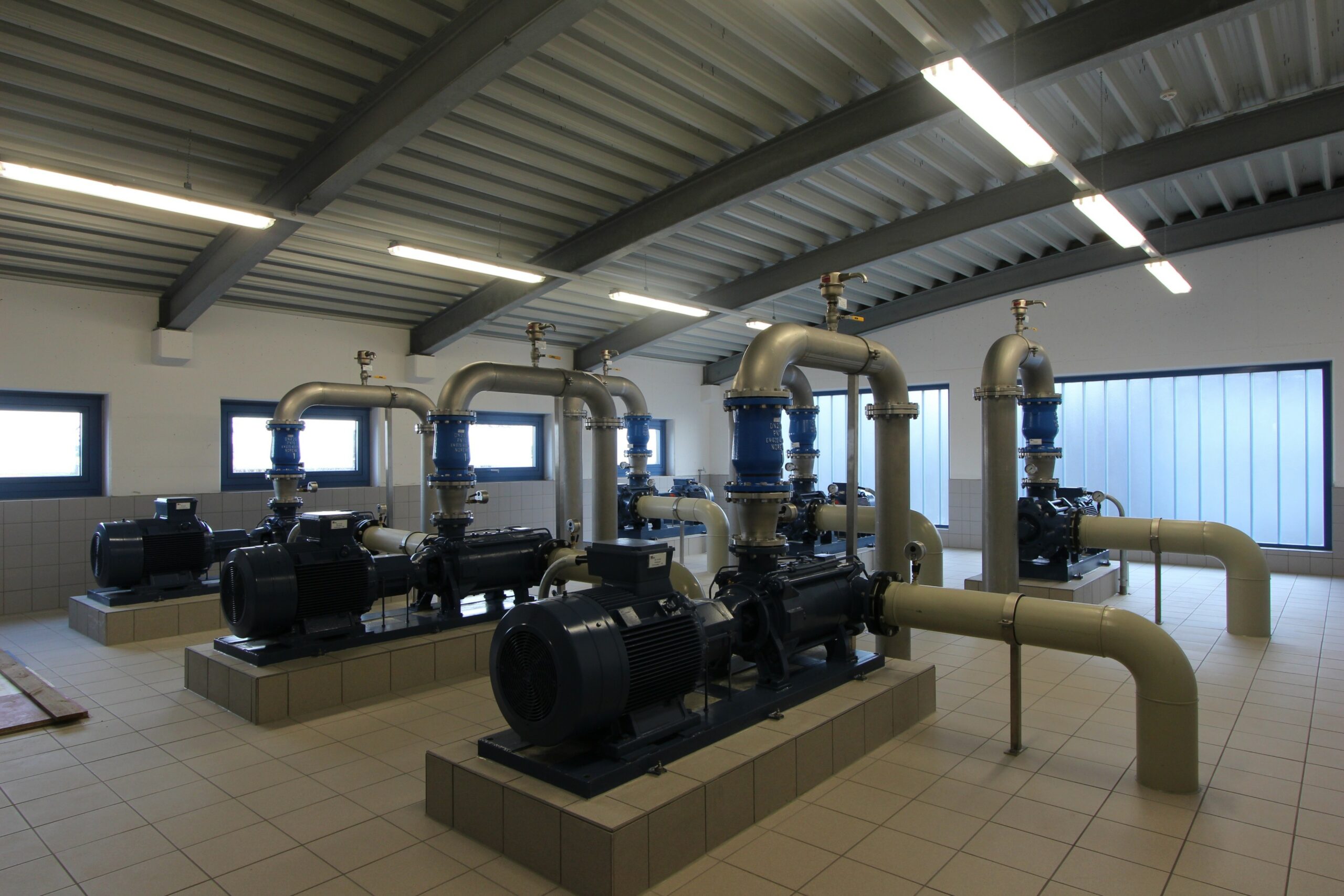

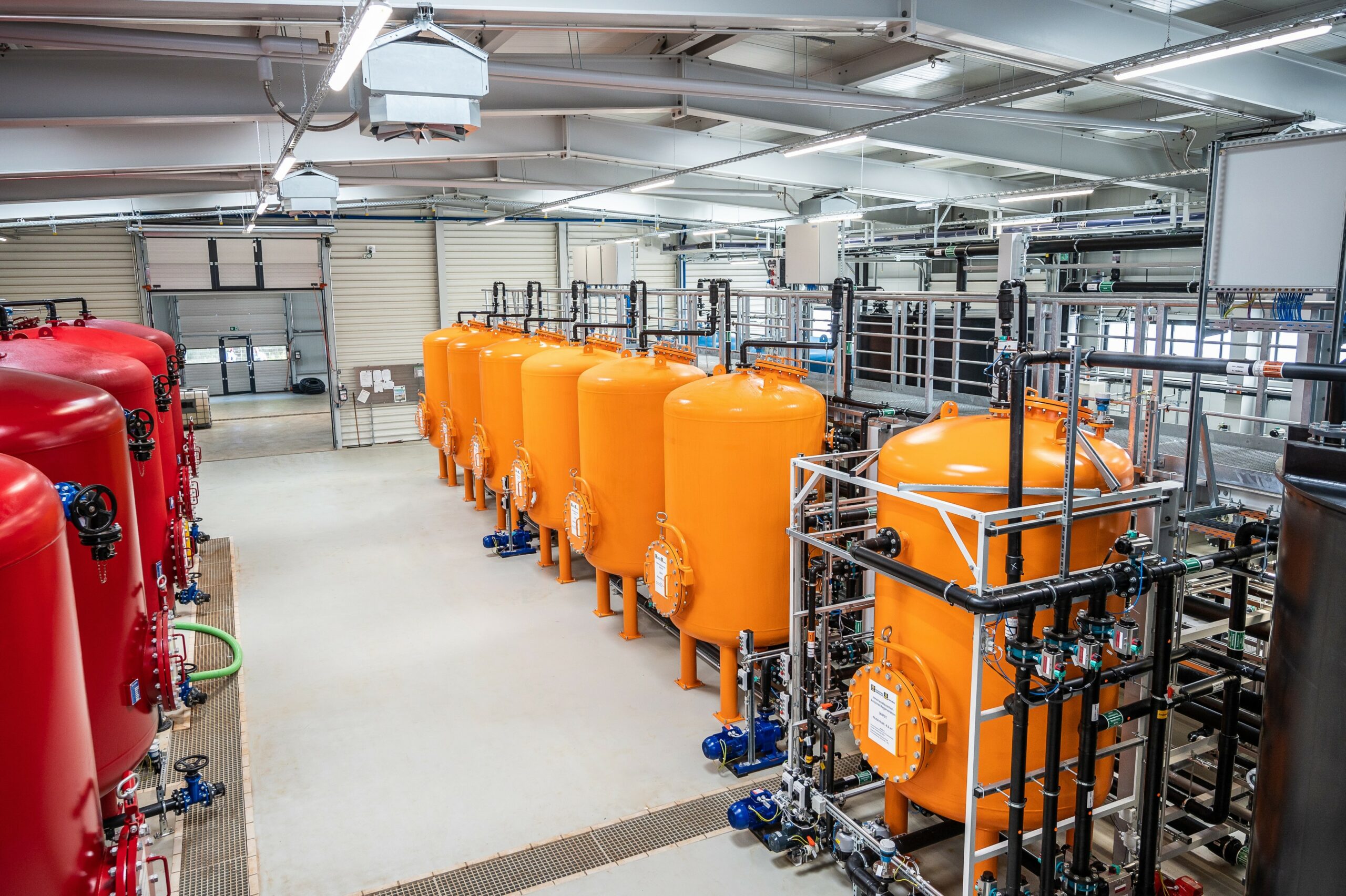

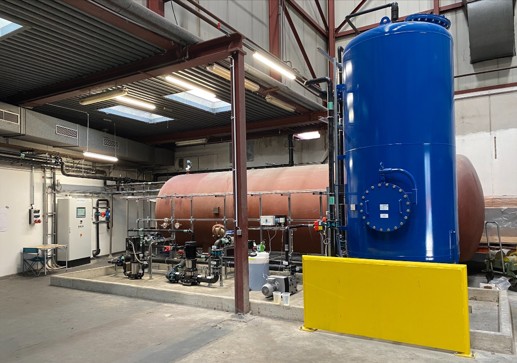

Trinkwasser – Filtration – Enteisenung / Entmanganung

Planung, Lieferung, Inbetriebnahme eines kompletten Wasserwerks

Technologie & Anlagencharakteristik:

Anlagenleistung: ca. 800 m³/h

Aufbereitung durch Oxidation und Filtration zur Abtrennung von Eisen und Mangan

Rohrleitungsbau in Kunststoff und Edelstahl in Nennweiten bis zu DN 600

Entkeimung der Anlage gemäß Trinkwasserverordnung (TVO)

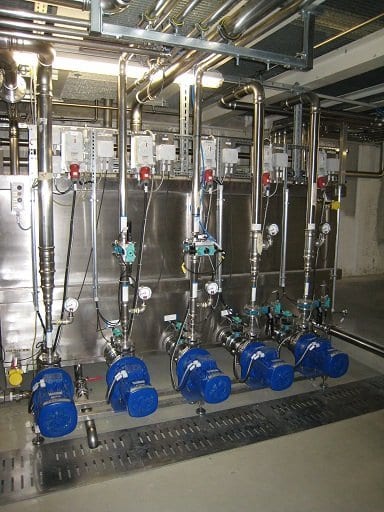

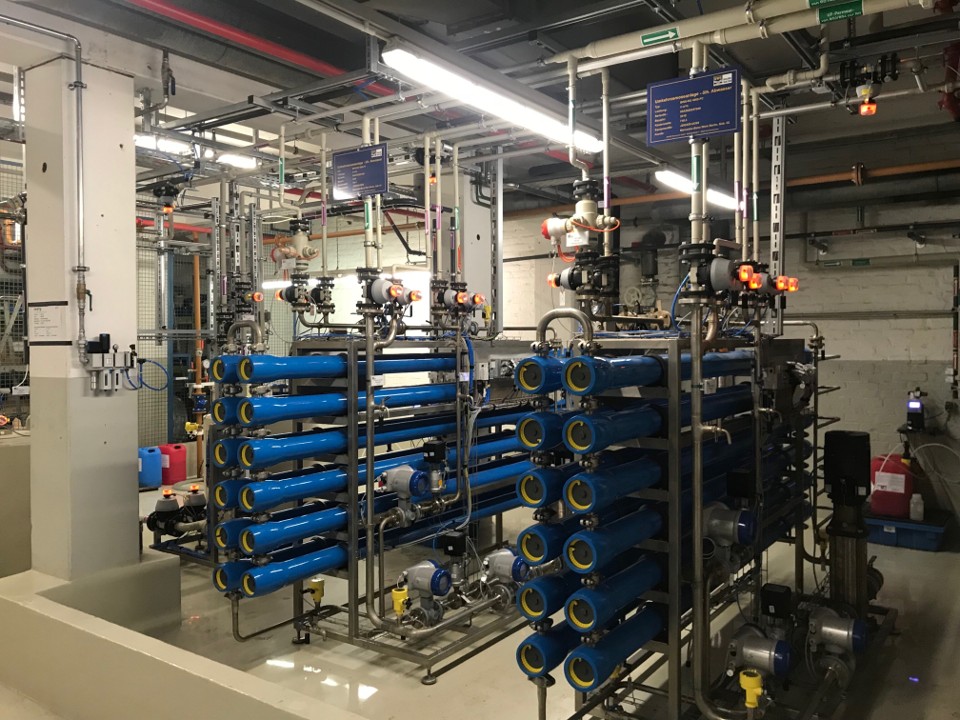

Getränkeindustrie – Umkehrosmose – Brauwasser – Wasserrecycling

Wasserreinigungssystem für die Aufbereitung von Konzentrat aus existierenden Umkehr-Osmoseanlagen

Technologie & Anlagencharakteristik:

zwei Umkehrosmoseanlagen mit Spülungs- / CIP-Reinigungssystem

Ausbeute 75 %

Prozess Anforderung: Reduktion Nitratgehalt auf < 10 ppm

Gesamtpermeat-Menge: 22,5 m³/h

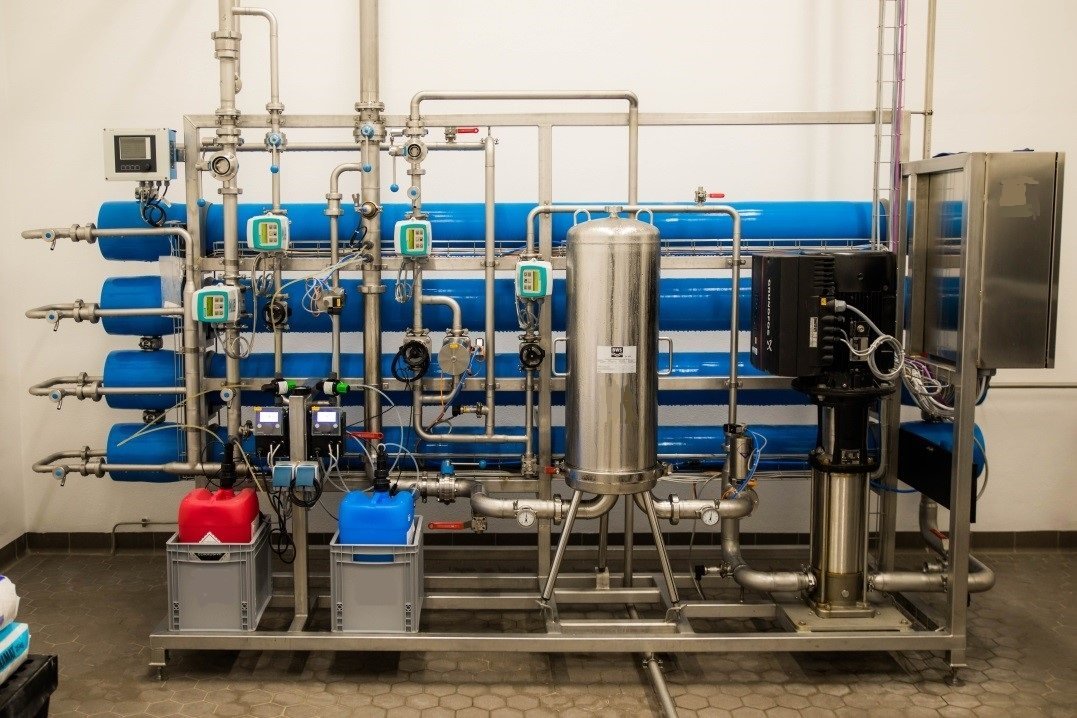

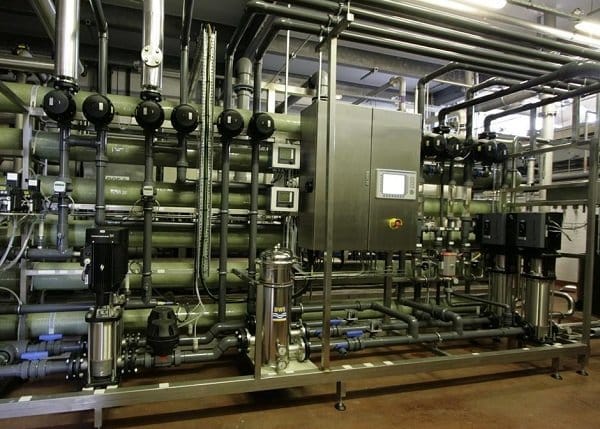

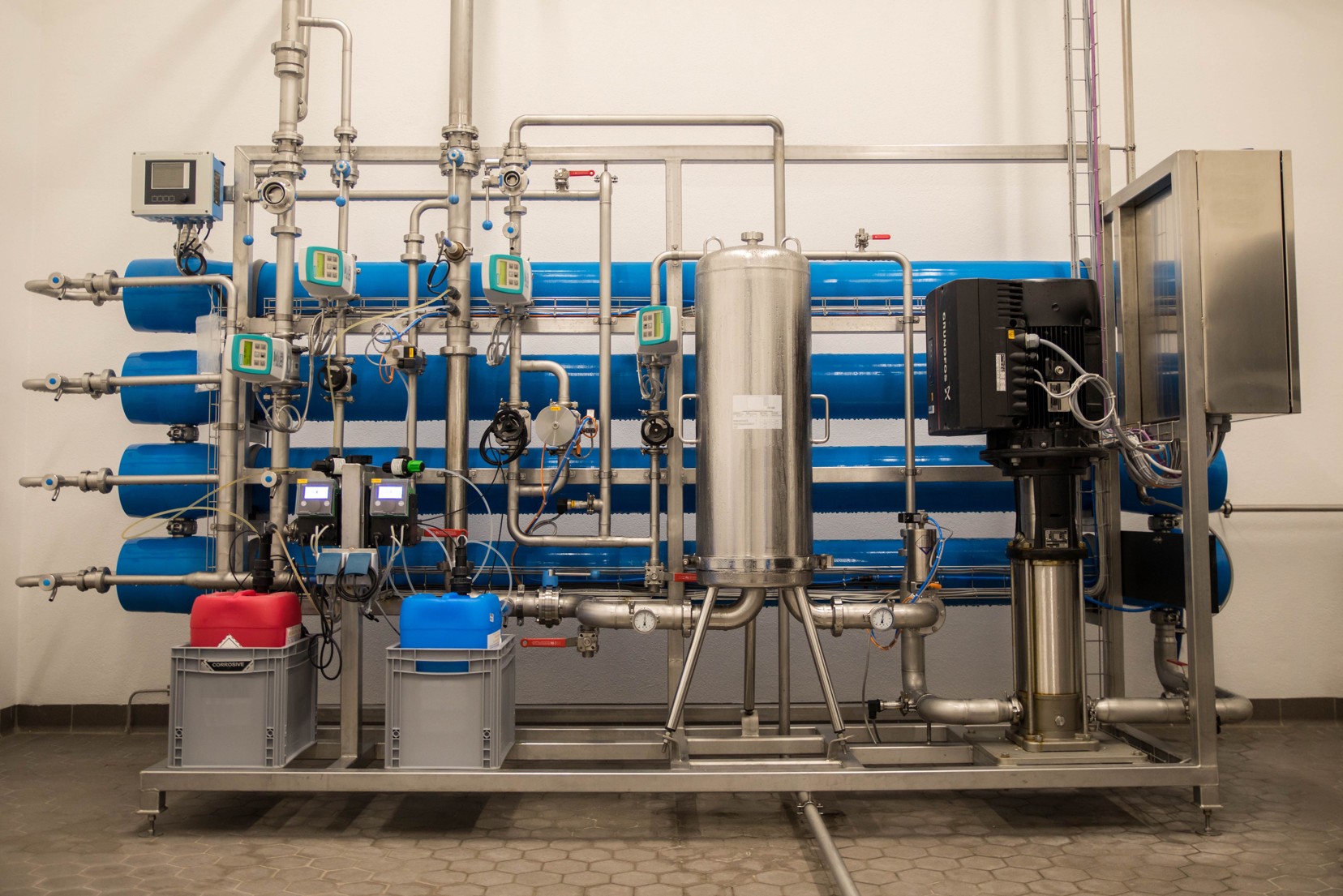

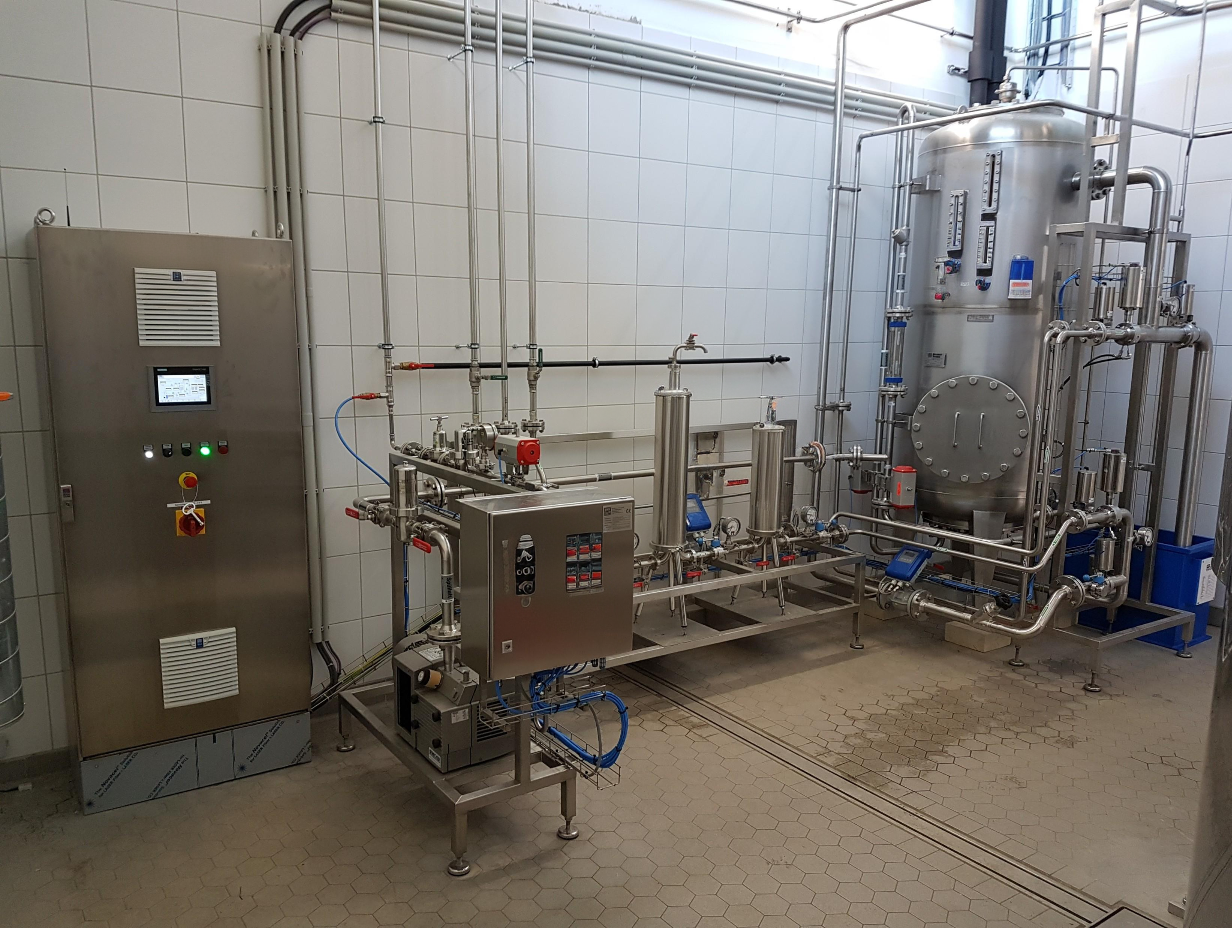

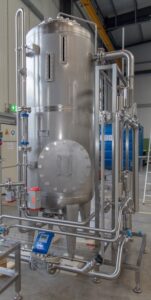

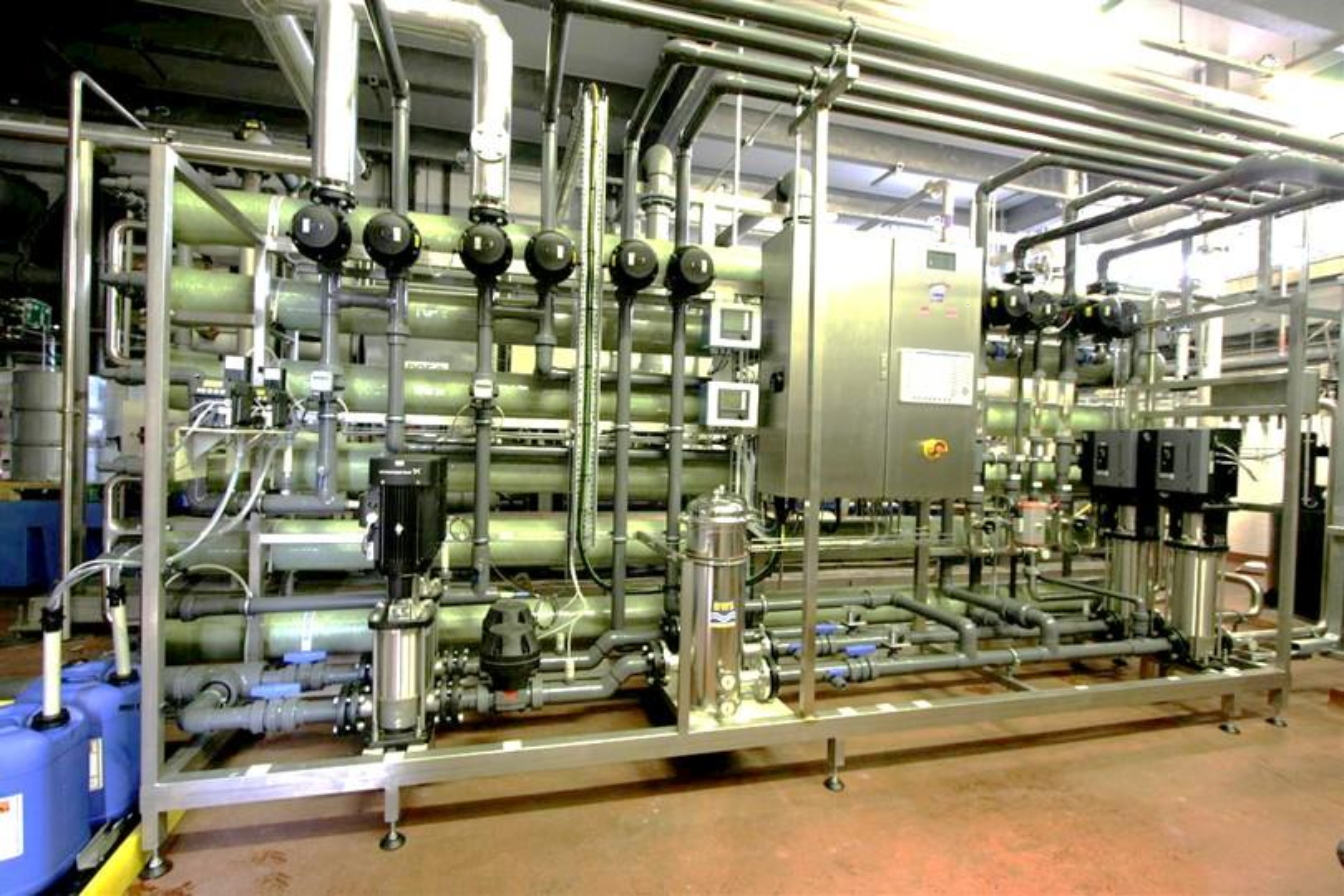

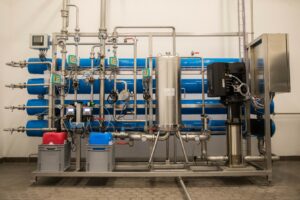

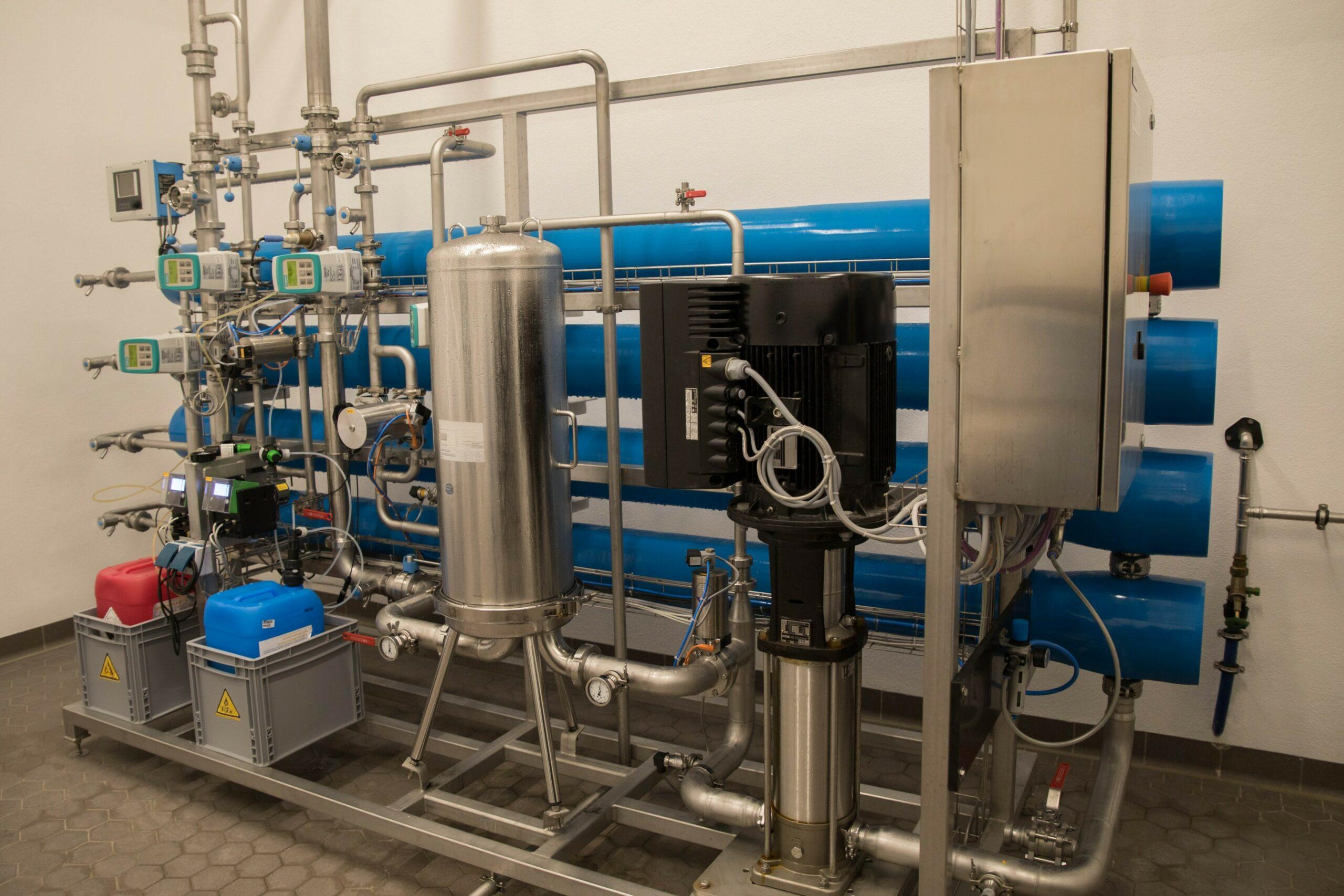

Getränkeindustrie – Umkehrosmose – Brauwasser – Kesselspeisewasser

Umkehrosmose-Anlage zur Brauwasser-Herstellung mit variabler Einstellung der Brauwasser-Qualität über Verschnitt

Technologie & Anlagencharakteristik:

Umkehrosmose zur Entfernung von Härtebildnern und anderen Salzen aus Grundwasser

Antiscalant-Dosierung mit TVO – Zulassung

Messung freies Chlor und Bisulfit-Dosierung

Systemausbeute ca. 80%

Bereitstellung von Kesselspeisewasser

Edelstahl-Skid und -Verrohrung

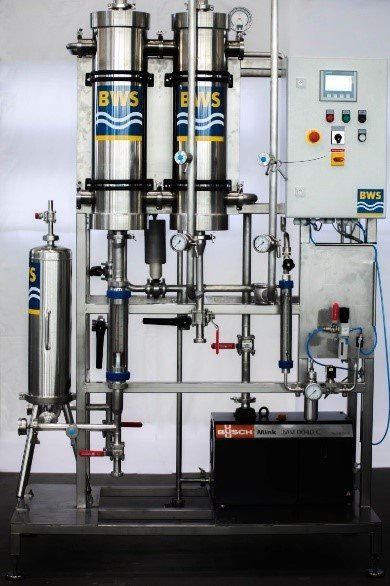

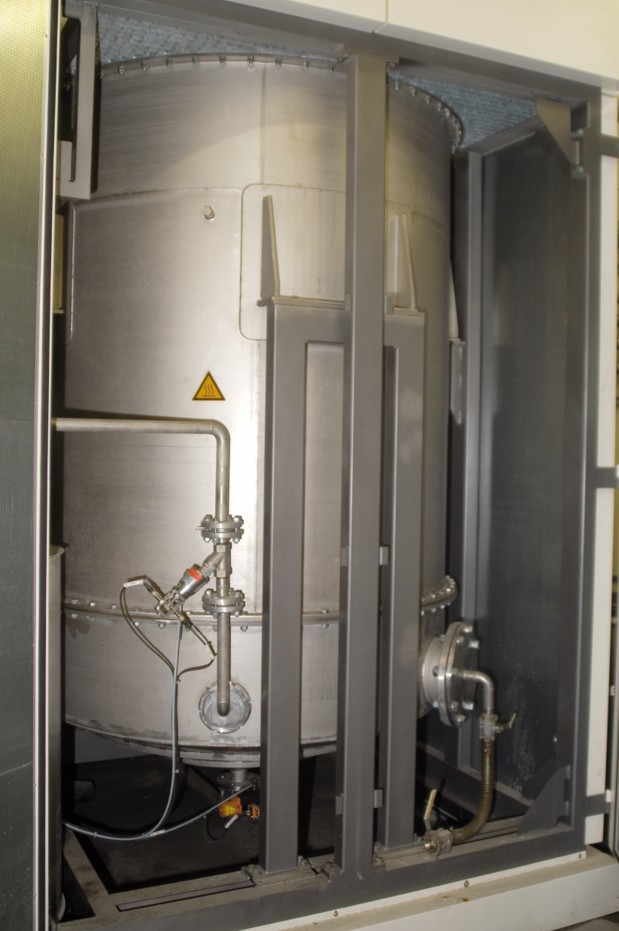

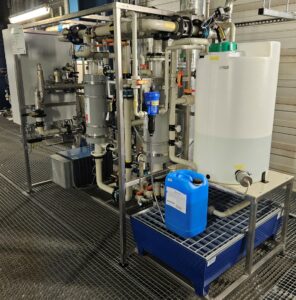

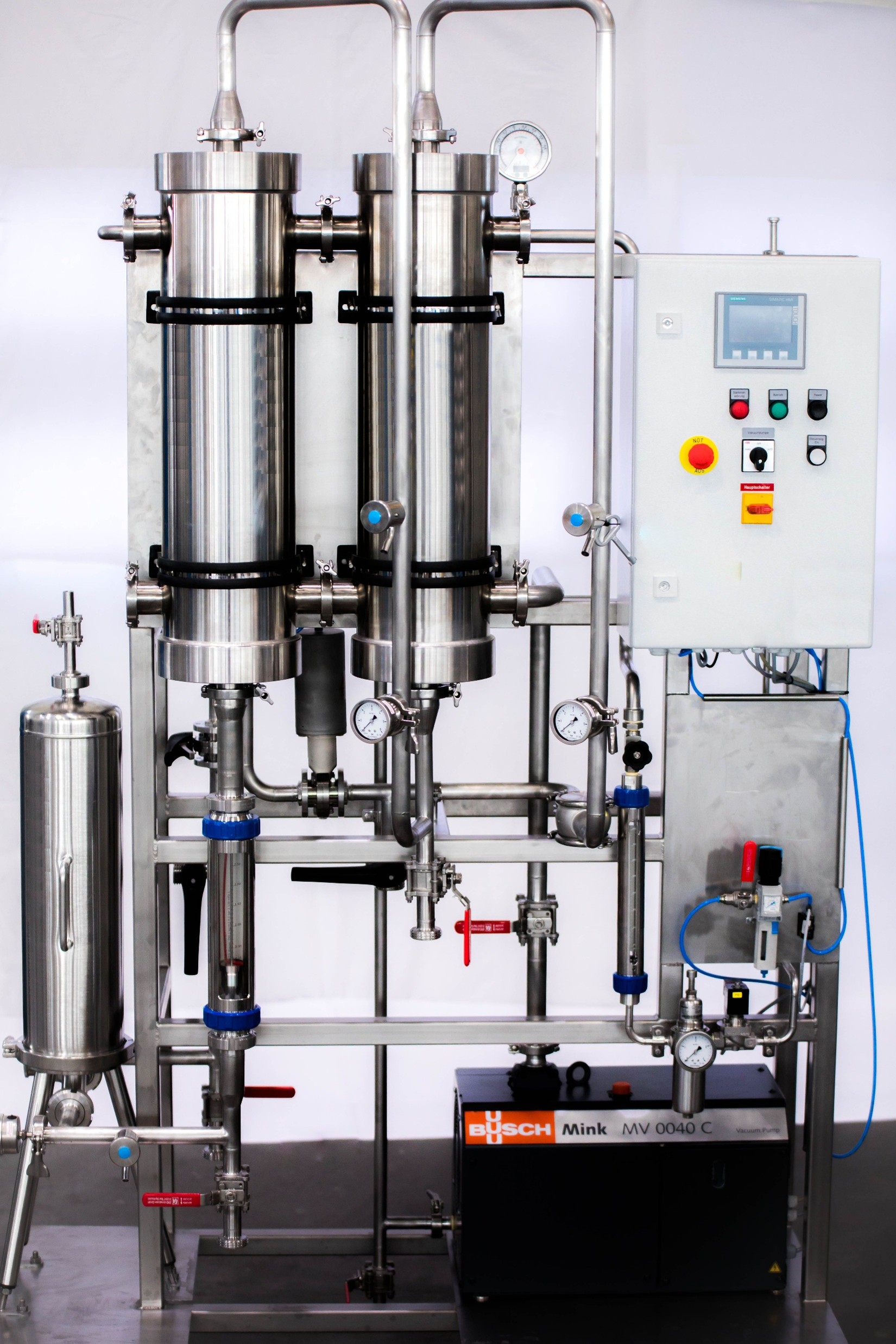

Getränkeindustrie – Wasserentgasung – Modulbauweise

Planung, Lieferung und Inbetriebnahme einer anschlussfertigen Rahmenstandanlage

Technologie & Anlagencharakteristik:

Entgasung von 25 hl/h Mineralwasser auf < 20 ppb Sauerstoffgehalt mittels Membranentgasung

Restsauerstoff-Überwachung

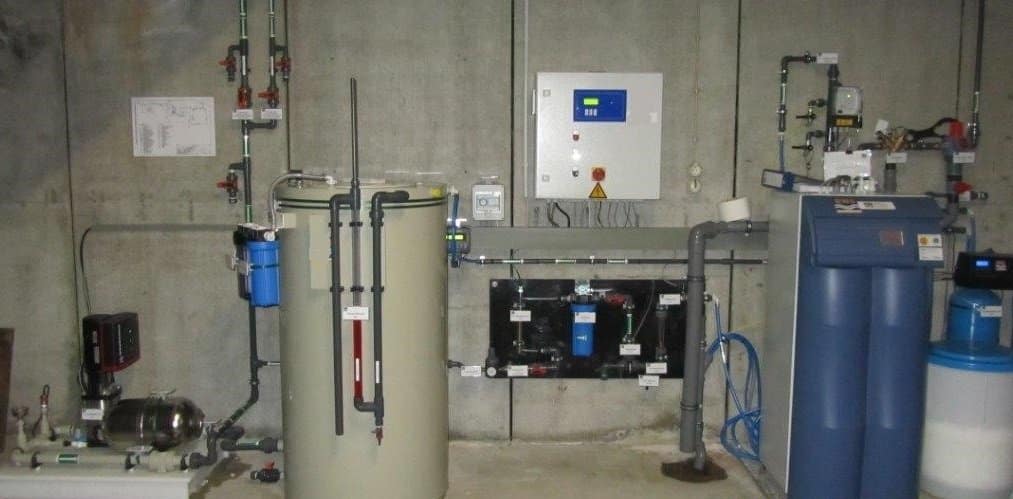

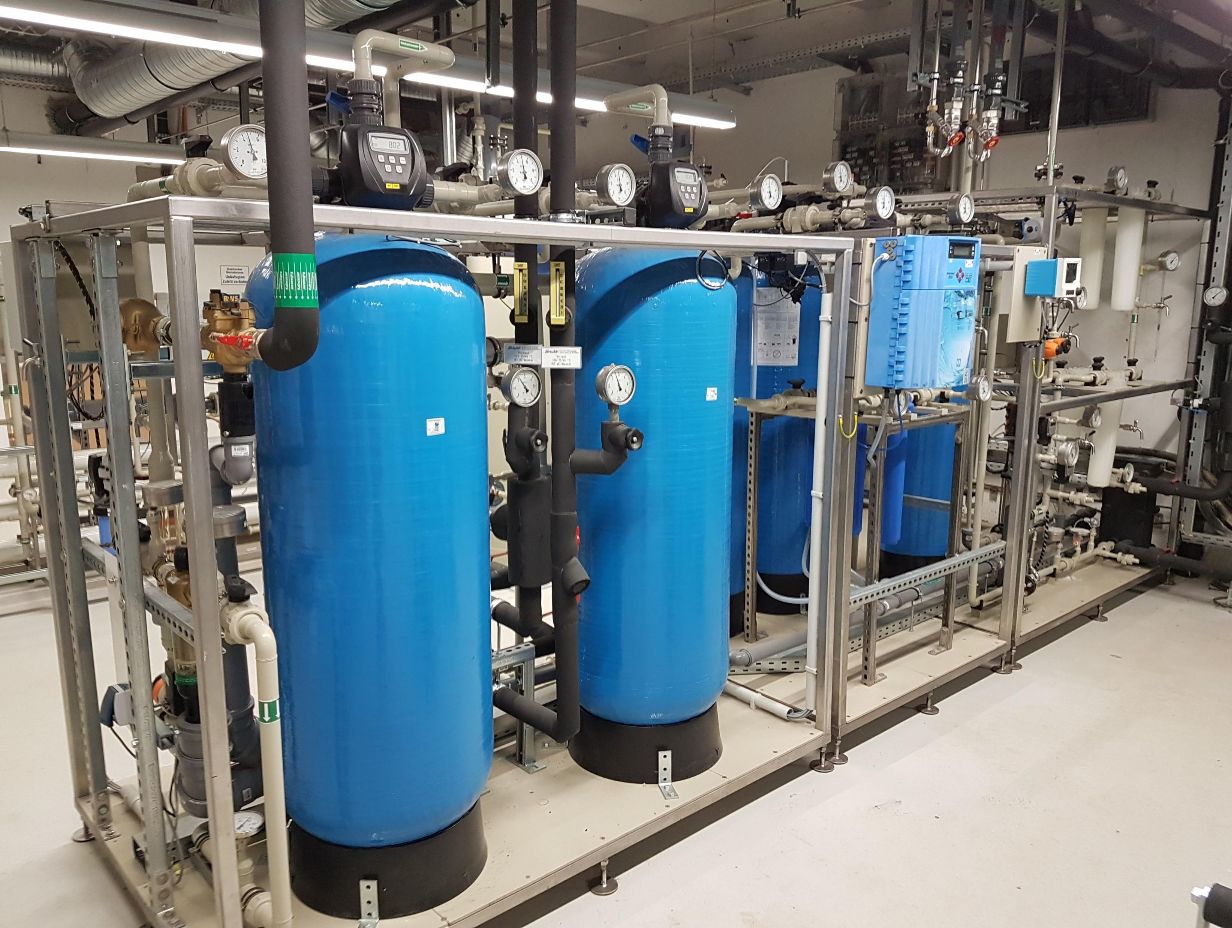

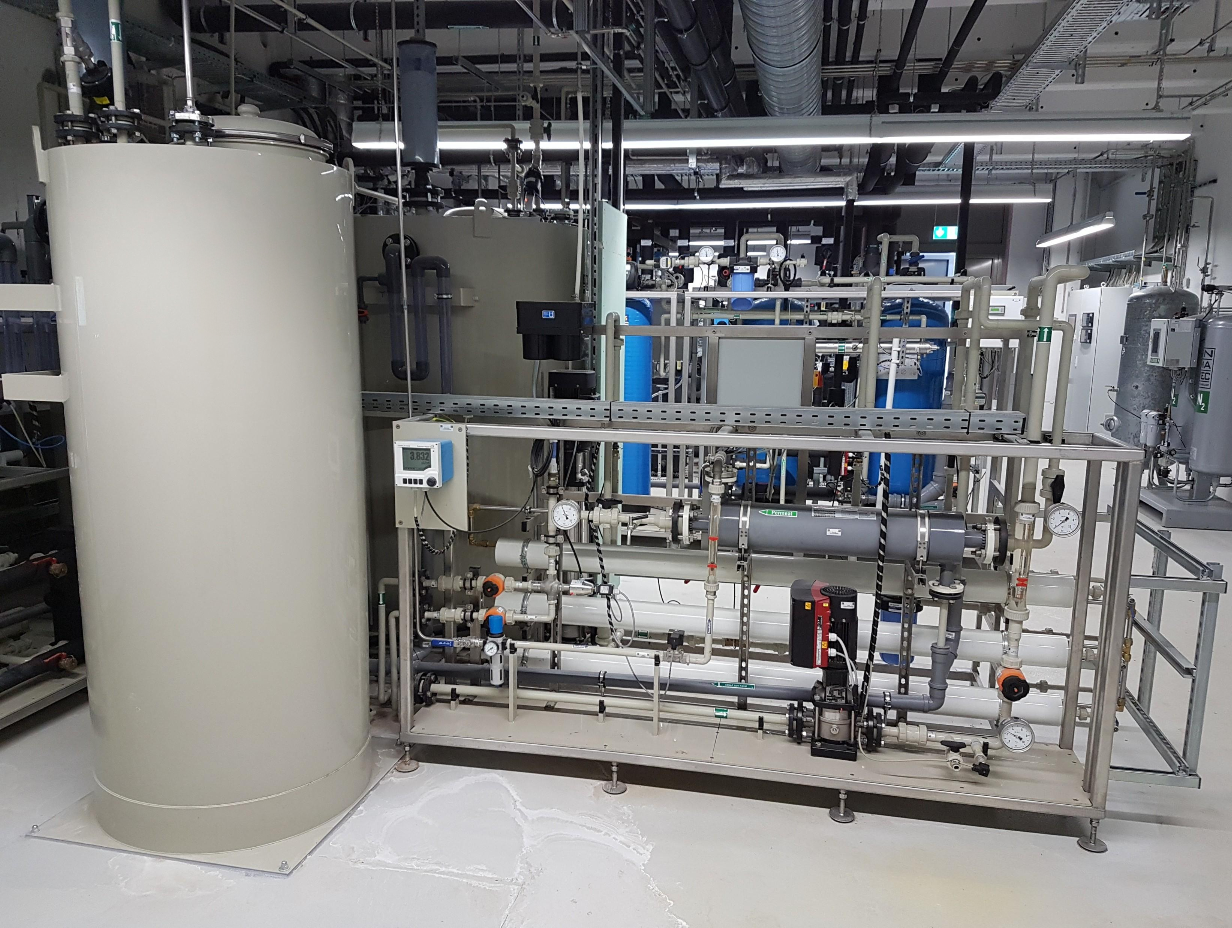

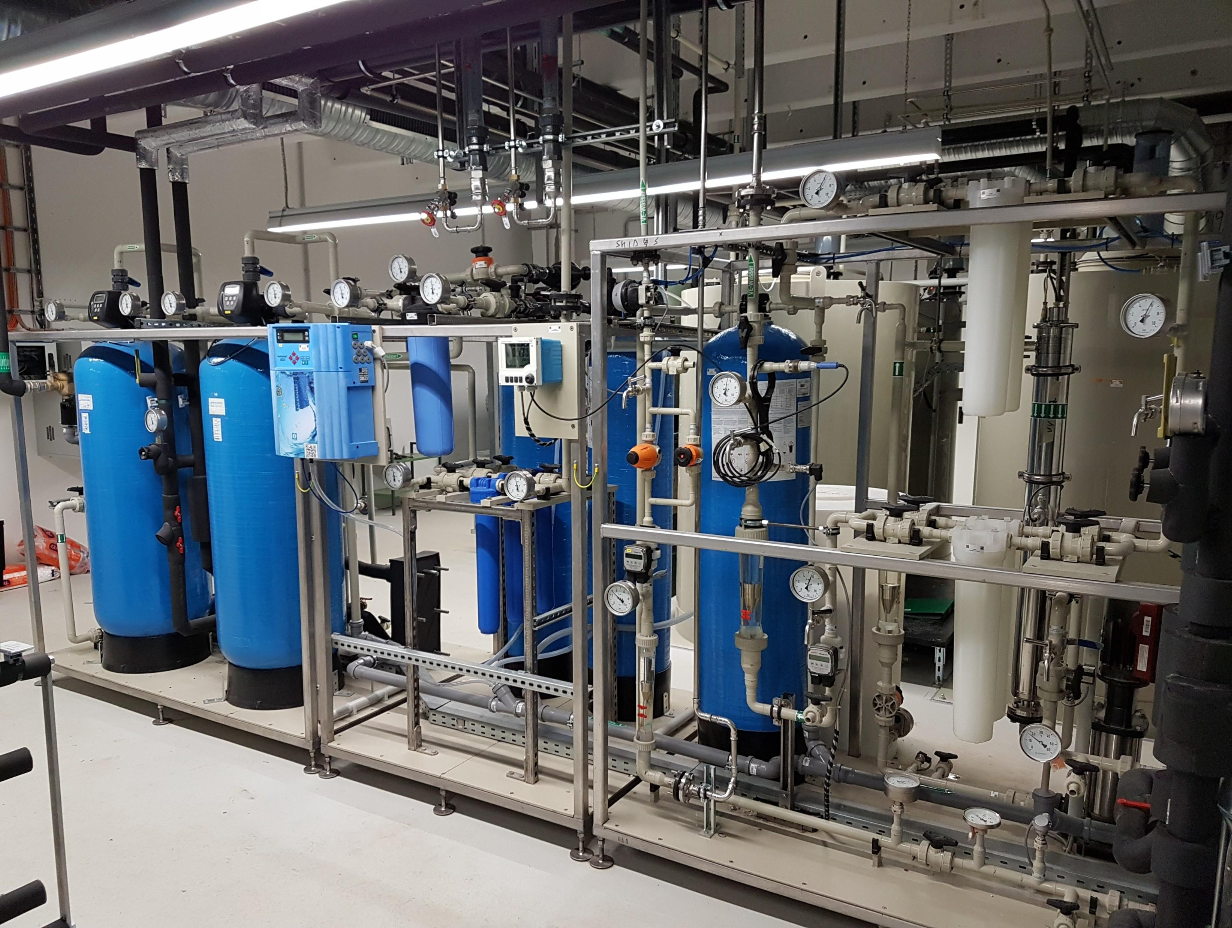

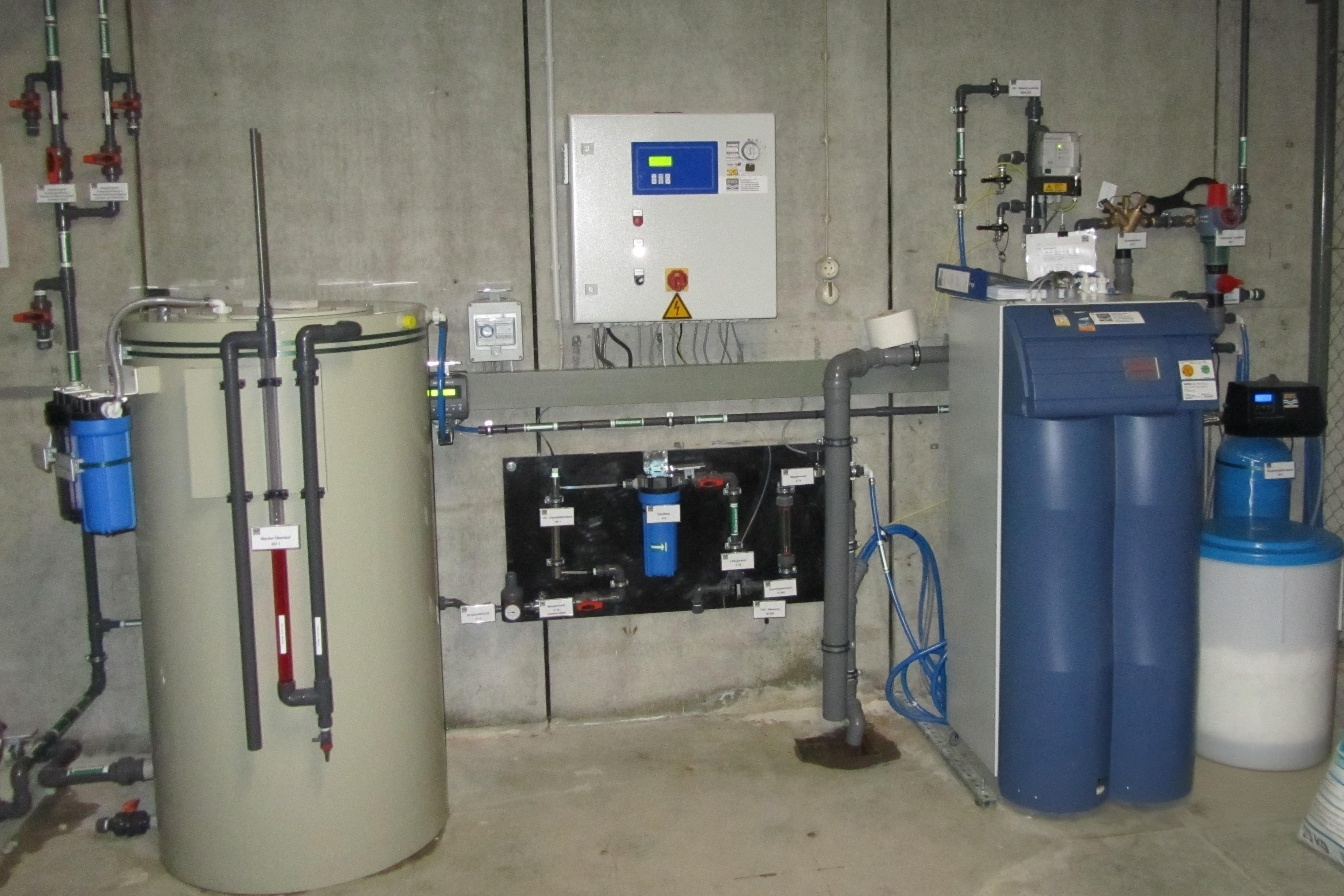

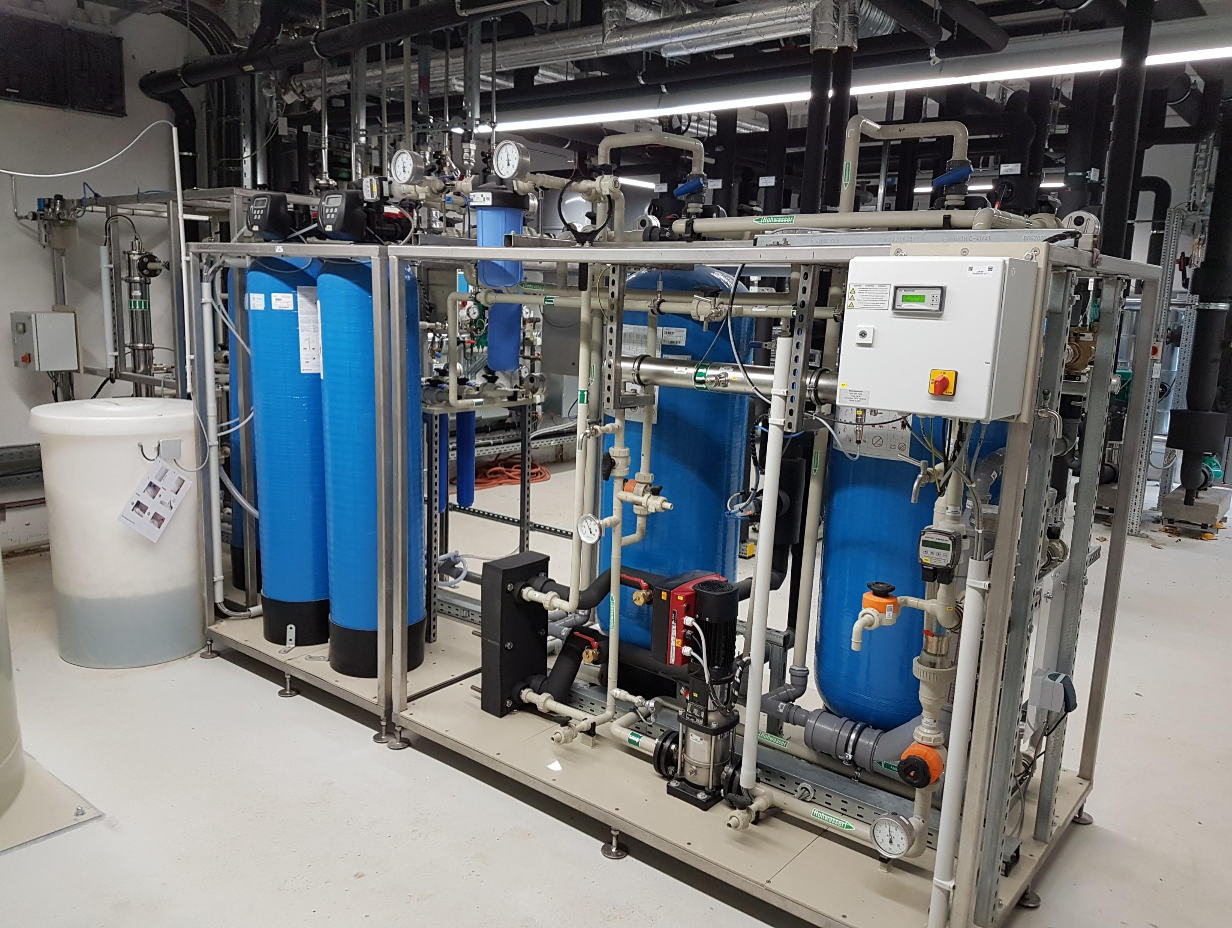

Universitätsinstitut – Prozeßwasser – Reinstwasseranlage – Elektrodeionisation

Planung, Installation und Inbetriebnahme einer Reinstwasseranlage für ein Universitätsinstitut

Technologie & Anlagencharakteristik:

Doppelenthärtungsanlage mit Härtekontrollgerät

Umkehrosmose mit 75 % Ausbeute

Elektrodeionisation

Reinstwasserspeicher mit Druckerhöhungsstation

UV-Anlage zum TOC-Abbau

Reinstwassermenge: 120 l/h

Leitfähigkeit: < 0,1 µS/cm

TOC: < 30 ppb

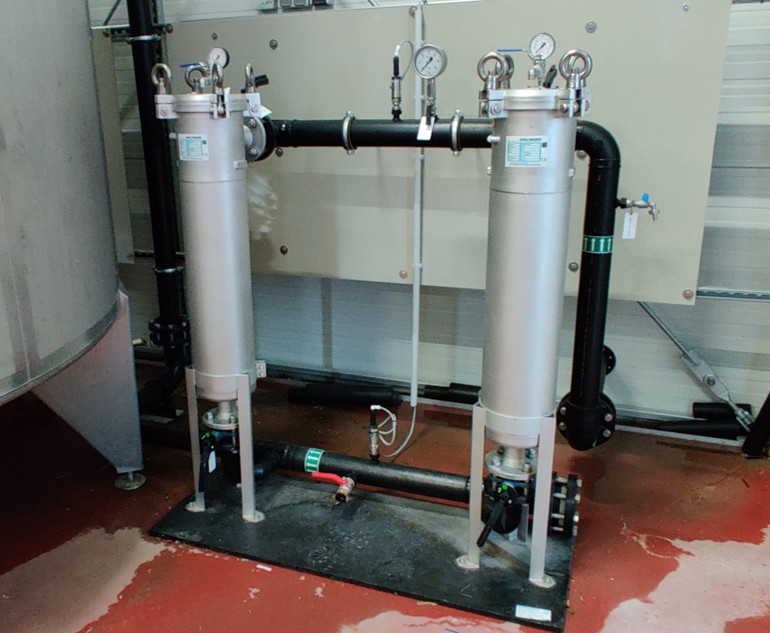

Prozesswasser-Aufbereitung

Filtration und Konditionierung von Kühlwasser
Desinfektion über UV, Peroxid oder Hypochlorit
Ultrafiltration, Nanofiltration, Umkehrosmose
Chemisch – physikalische Prozesswasser-Aufbereitung
Ultrafiltration, Nanofiltration und Umkehrosmose
Kesselspeise- & Nachspeisewasser
Kreislaufanlagen nach dem Ionentauscher-Prinzip

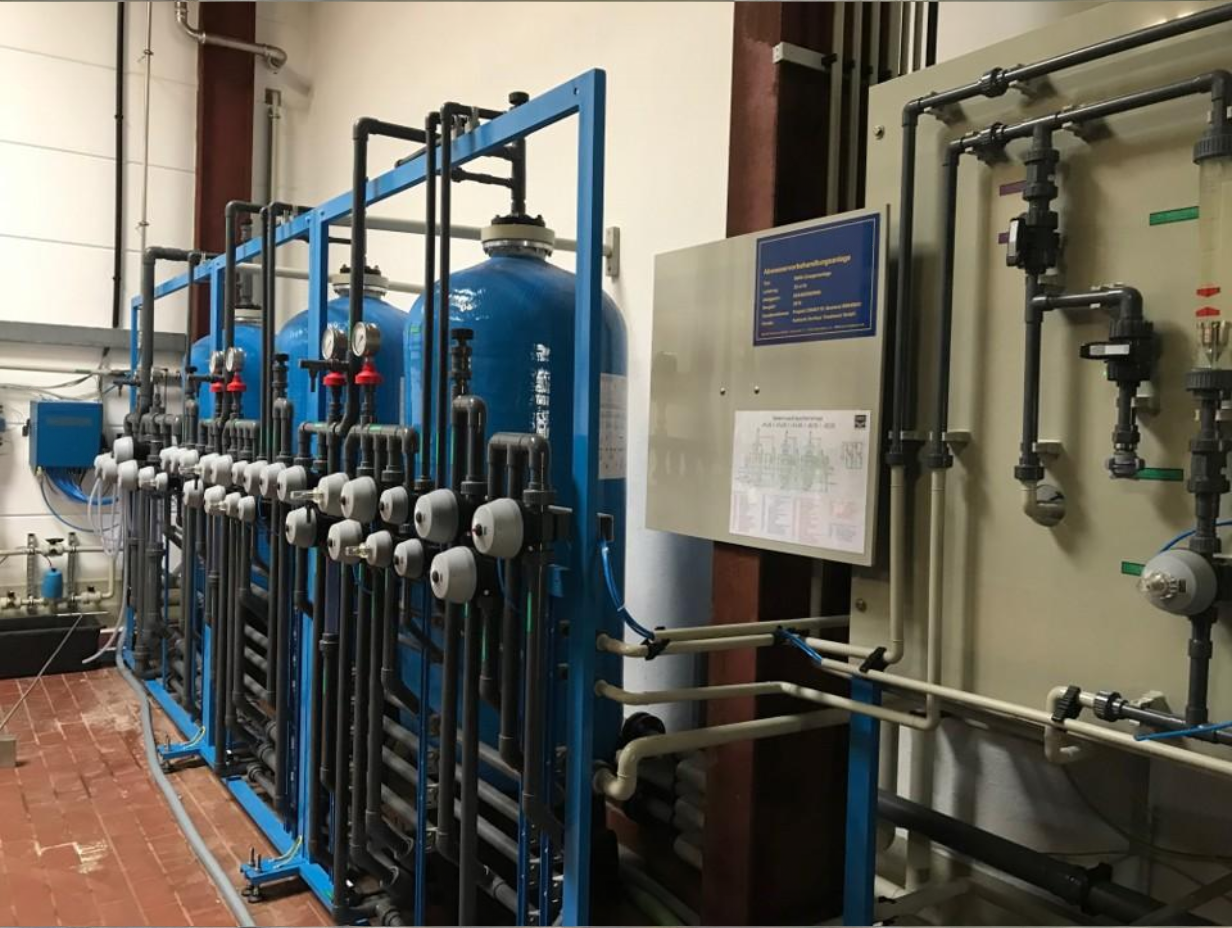

Anlagen zur Badpflege in der Oberflächentechnik

Einige Fallstudien realisierter Anlagen aus dem Bereich Prozeßwasser-Aufbereitung:

UmkehrosmoseWasserrecyclingWasserrecyclingReinstwasserVE-WasserAbwasserDPAWDPAWDPAKühlwasserWasserrecyclingF+E Projekt RIKovery

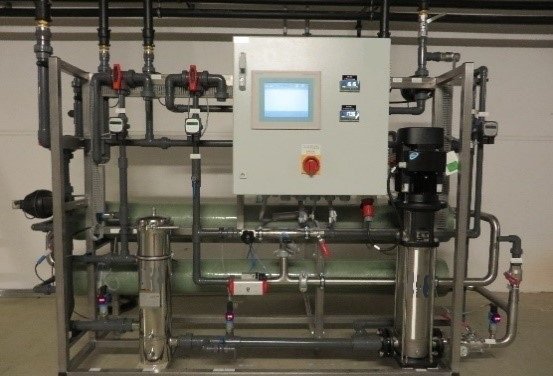

Automotive – Prozeßwasser – Umkehrosmose

Erzeugung von 5 m³/h vollentsalztem Wasser (Permeat) aus Stadtwasser bzw. Prozesswasser. Einsatz des Permeats als Nachspeisewasser für die Lackiererei des Automobilwerks.

Technologie & Anlagencharakteristik:

Umkehrosmose-Anlage gemäß Betriebsmittelvorschriften Automobil-Hersteller

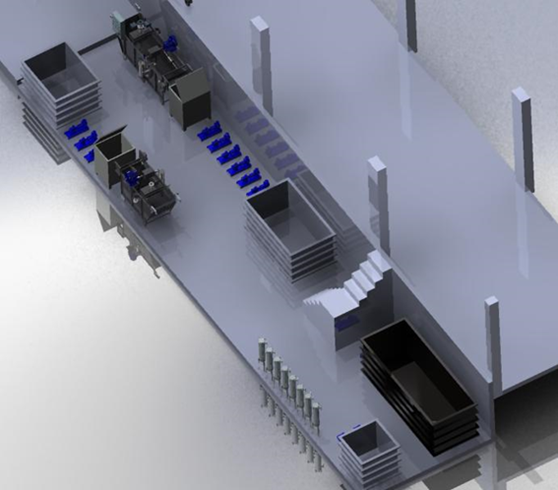

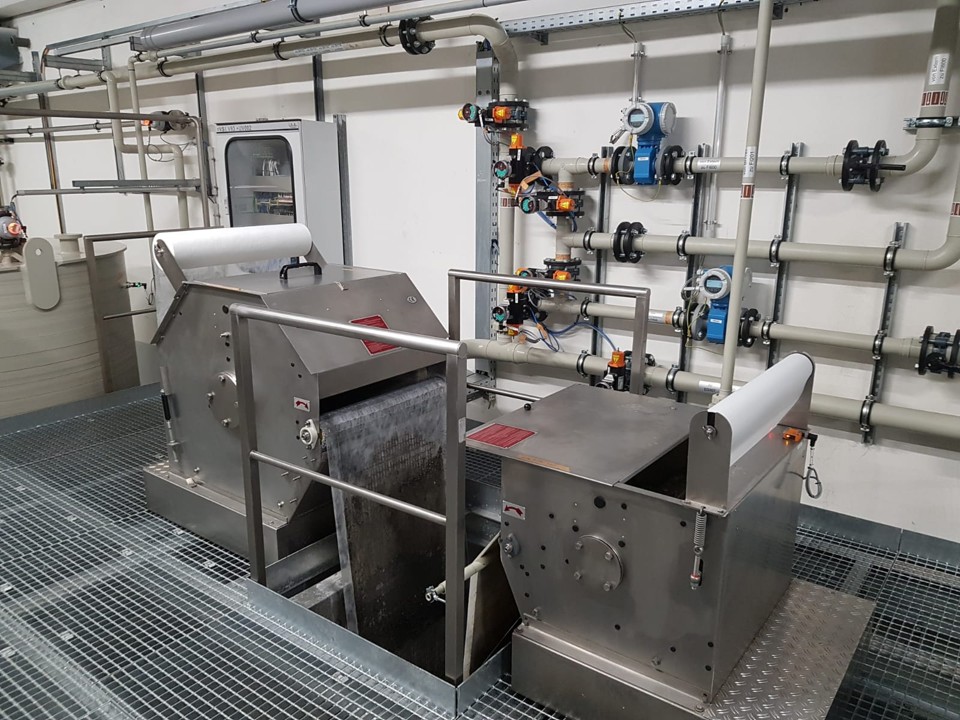

Automotive – Prozeßwasser – Wasserrecycling

Aufbereitung und Recycling von Abwasser aus Hochdruck-Skid-Reinigungsanlagen bei einem Automobil-Hersteller.

Technologie & Anlagencharakteristik:

Stufenweise Fitration über Bandfilter

Durchsatzleistung bis 40 m³/h

Inhaltsstoffe: Lackreste und Wachse

Kühlwasserkreislauf für den gesamten Prozess

Druckerhöhungsstation für Skid-Reinigungsanlage

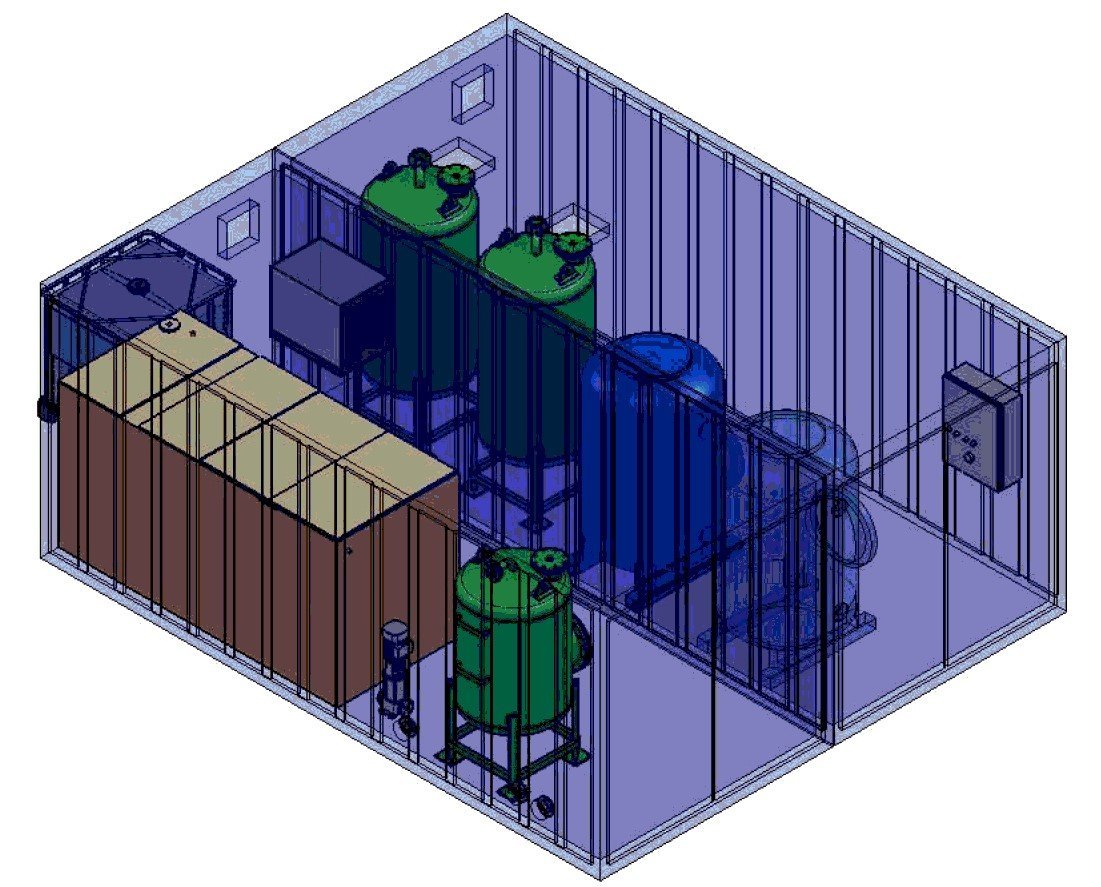

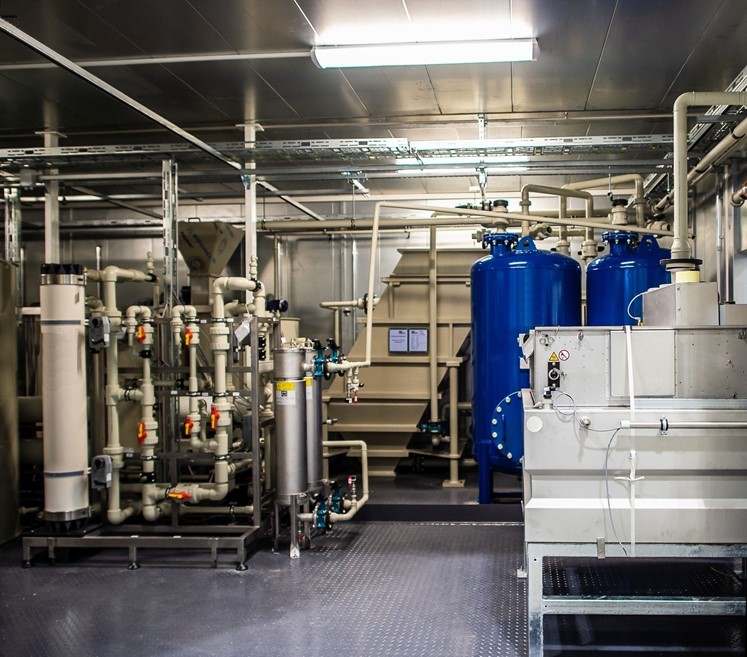

Container-Anlage – Prozeßwasser – Wasserrecycling

Komplettanlage in Containermodulbauweise mit Werkstest, Lieferung, Aufbau und Inbetriebnahme; Anlage eingebaut in 2 isolierten, beheizten/ klimatisierten Containermodulen

Technologie & Anlagencharakteristik:

Behandlungsstufen: Abwasserspeicher (10 m³), Fällung /Flockung mit speziellen, nicht aufsalzenden Flockungschemikalien, Lamellenklärer, pH-Einstellung, 2-stufige Schlußfiltration bis 0,2 µm, Klarwasserspeicher (10 m³) mit Druckerhöhungsanlage zur Versorgung der Produktion, Schlammentwässerung über Bandfilter

Automatische Prozesswasserkreislaufführung für 5 m³/h

Entfernung von feindispersen organischen und anorganischen Partikeln aus einem Prozessbad in VE-Wasserqualität

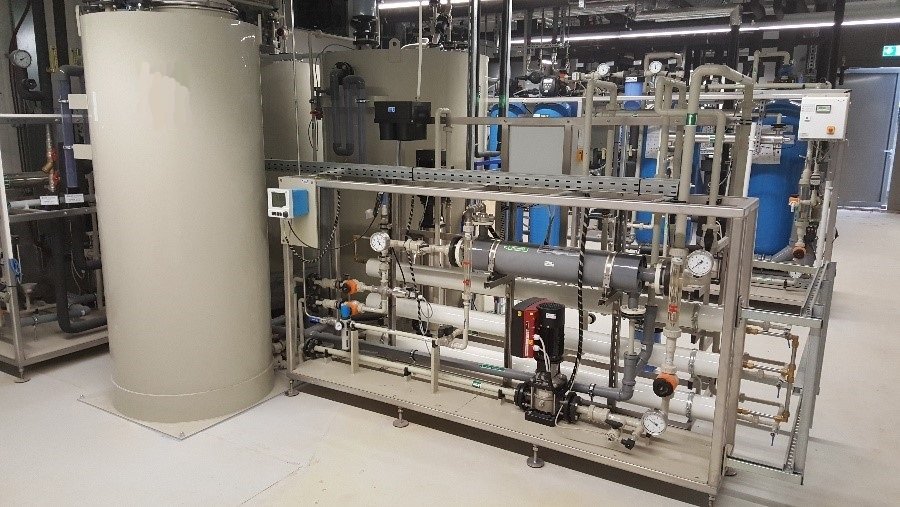

Universitätsinstitut – Reinstwasser-Anlage – Umkehrosmose – Wasserentgasung – Mischbett-Polisher

Lieferung, Installation und Inbetriebnahme einer neuen Anlage zur Reinstwassererzeugung für das Labor

Technologie & Anlagencharakteristik:

Anlagenleistung 2,6 m³/h

Umkehrosmose

UV-Entkeimung

Filtration durch Aktivkohlefilter

Enthärtung

Membranentgasung

UV-Desinfektion

Mischbettpolisher

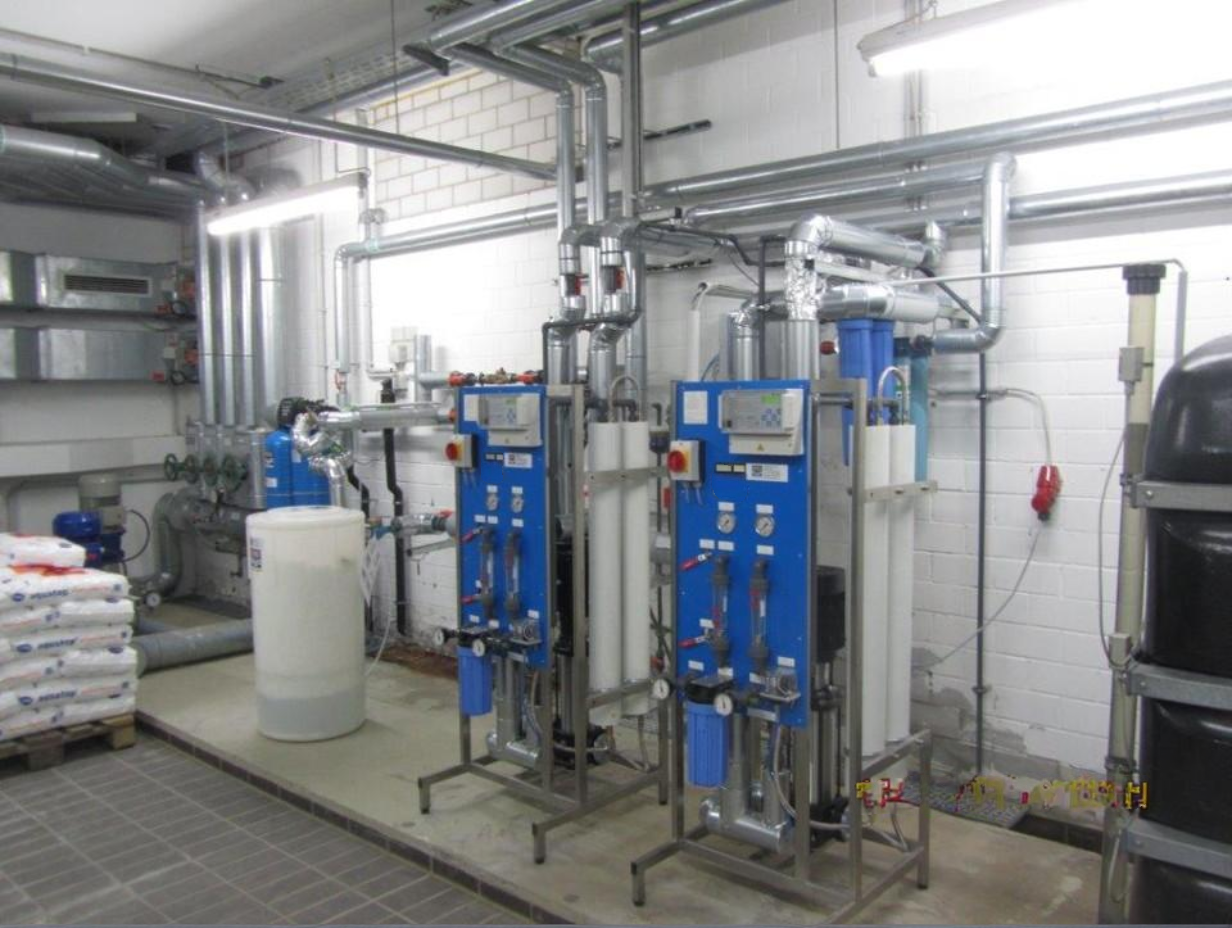

Uni-Klinikum – Prozesswasser – VE-Wasser – Umkehrosmose

Demontage Altanlage, Installation und Inbetriebnahme einer Neuanlage zur VE-Wassererzeugung

Technologie & Anlagencharakteristik:

Doppelenthärtungsanlage

zwei parallel betriebene Umkehrosmoseanlagen mit vorgeschaltetem Aktivkohlefilter

Enthärtetes Wasser: 2 m³/h

VE-Wasser: 2 x 470 l/h mit < 10 µS/cm

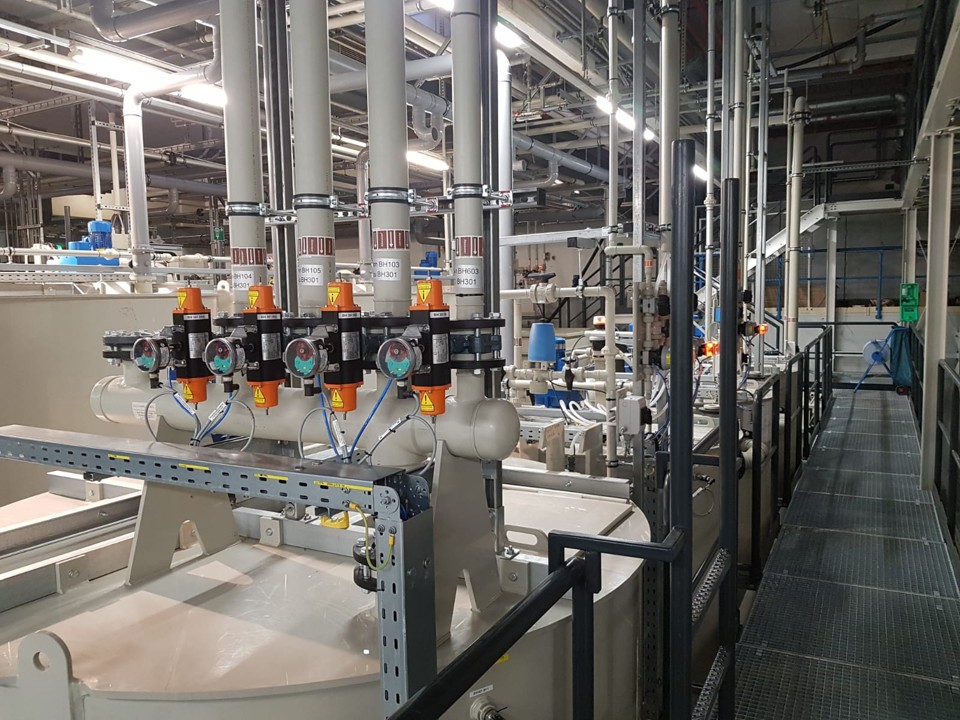

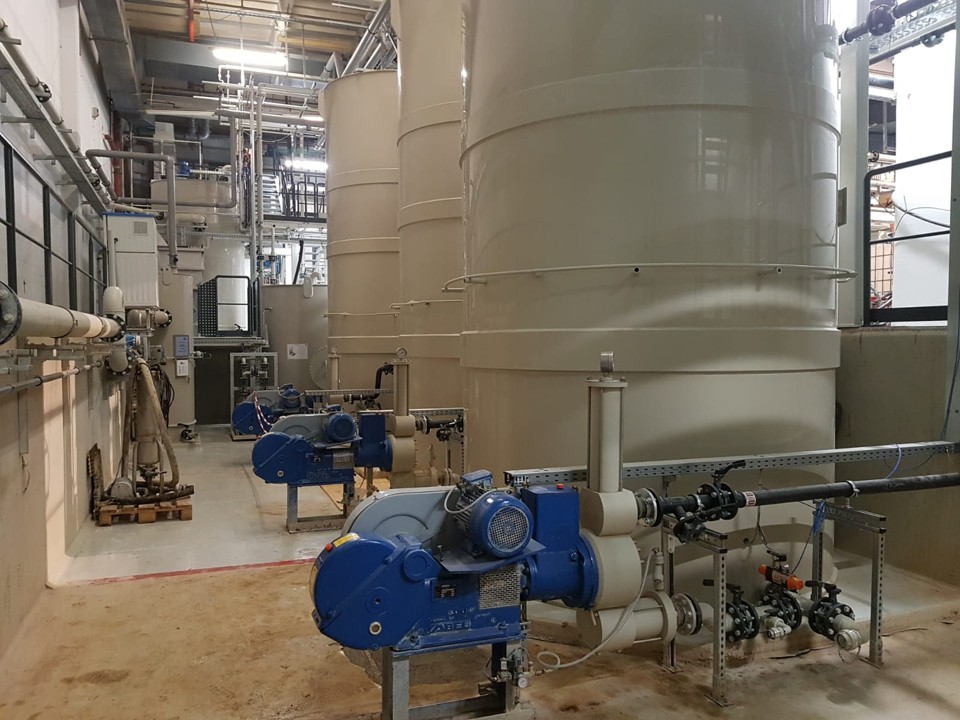

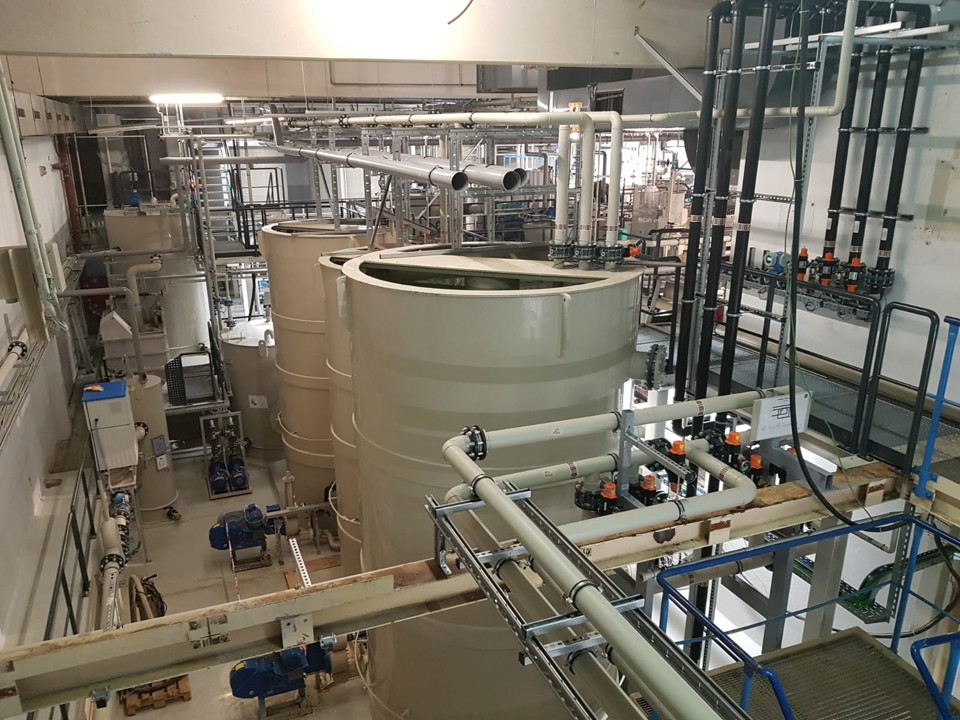

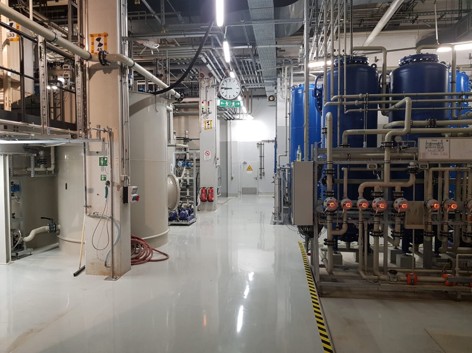

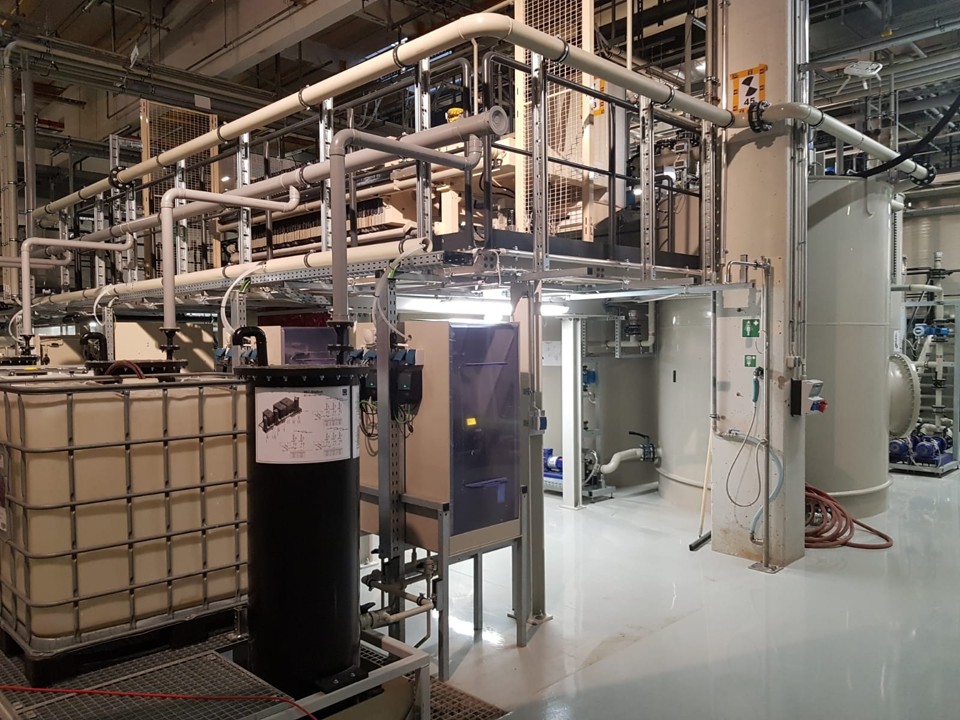

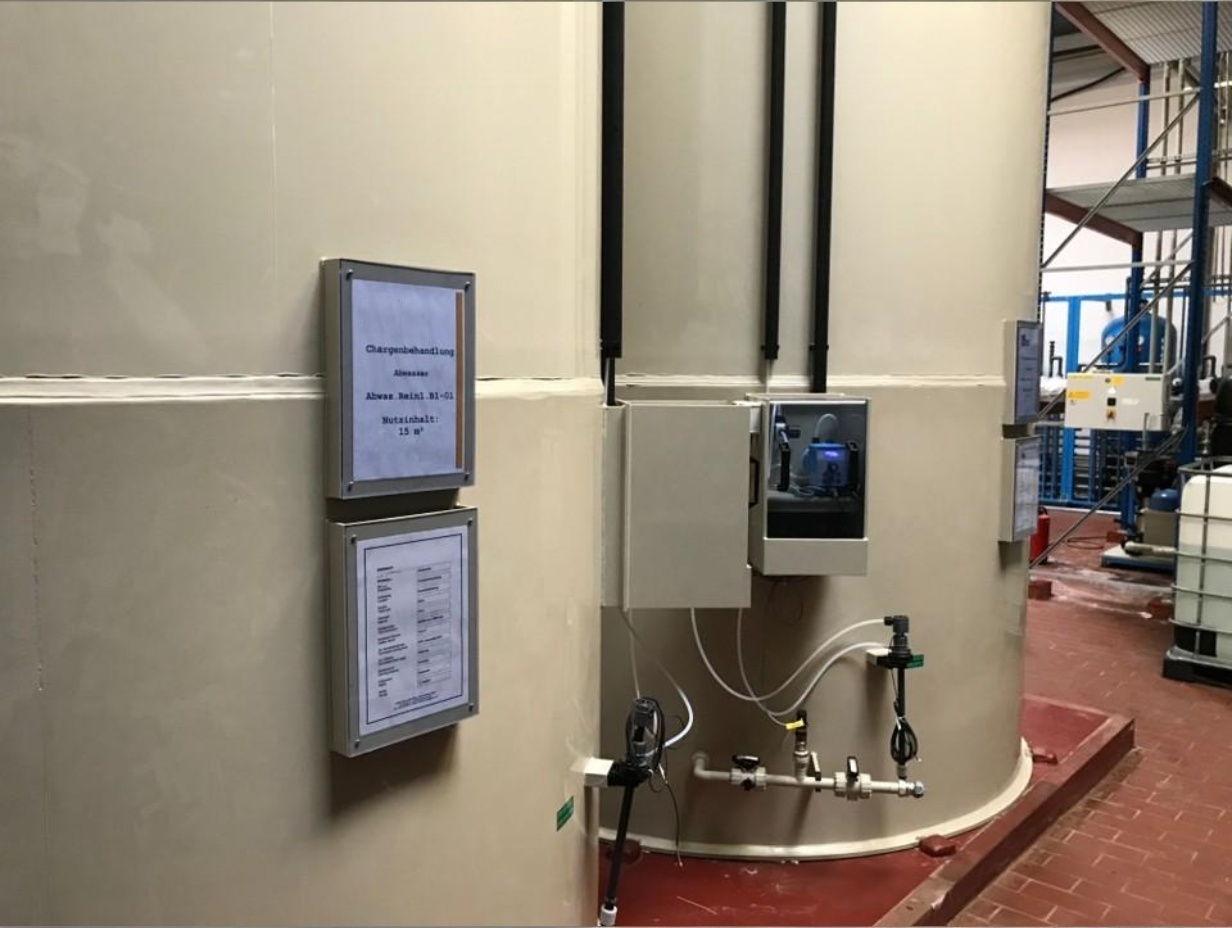

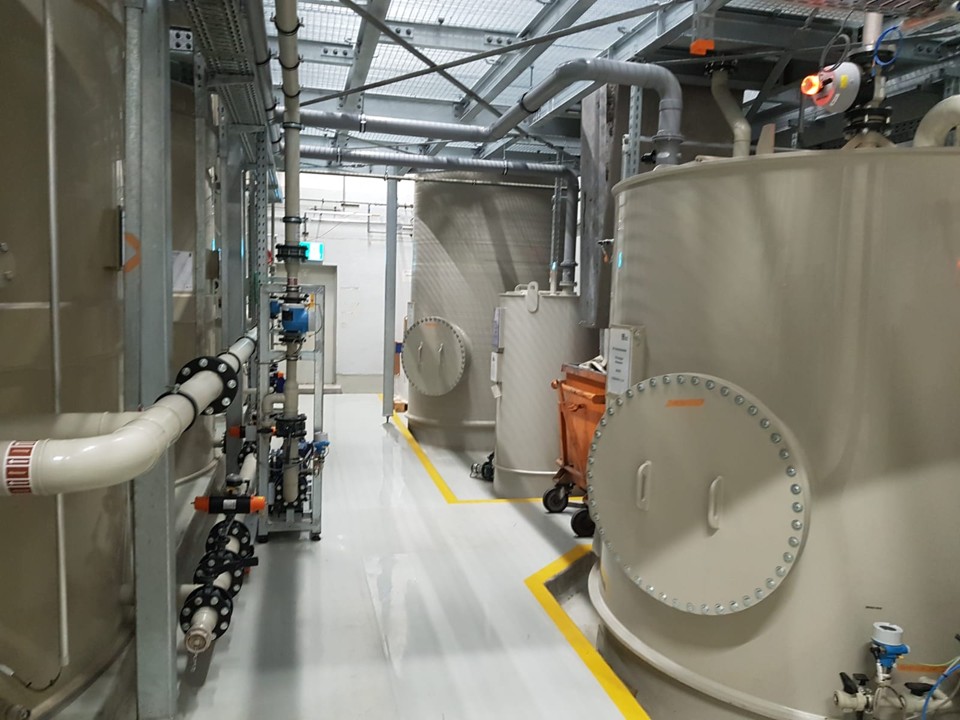

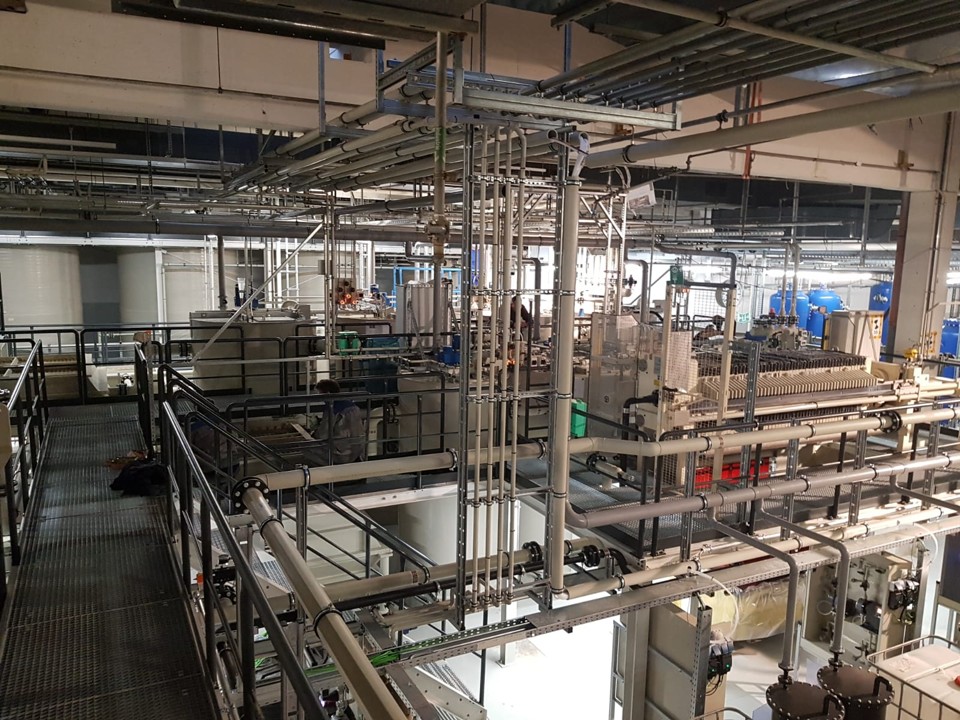

Automotive – Abwasser – Chemisch-physikalische Behandlung – Prozesswasser

Stufenweise Erneuerung einer VE- & Abwasserbehandlungs-anlage für die Lackiererei mit Demontage der Altanlage.

Technologie & Anlagencharakteristik:

Behandlung ölhaltiger Abwässer mittels Ultrafiltration: 3 m³/h

3 Durchlaufbehandlungsanlagen für verschiedene Teilströme: 25 m³/h, 12 m³/h, 6 m³/h

phosphathaltige Abwässer: 12 m³/h

2 Chargenreaktoren für Sonderabwässer: je 25 m³

Schlammbehandlung mittels Kammerfilterpressen

Ionenaustauscherkreislaufanlage: 12 m³/h

VE-Wassererzeugung: 30 m³/h

cs_automotive4

cs_automotive3

cs_automotive2

cs_automotive1

Automotive – Prozeßwasser – Dichtprüfanlage (DPA)

Komplette Lieferung, Montage und Inbetriebnahme einer Dichtprüfkabinen mit Berieselung und Portaltrockner als Standanlage für endmontierte Fahrzeuge inkl. Wasser-aufbereitung am Prüf-/Finishbereich für verschiedene Fahrzeugtypen.

Technologie & Anlagencharakteristik:

3-Schicht-Betrieb / max. 100 Fahrzeuge/d

Prüfwasseraufbereitung: 30 m³/h

Schadstoffe: Feststoffe

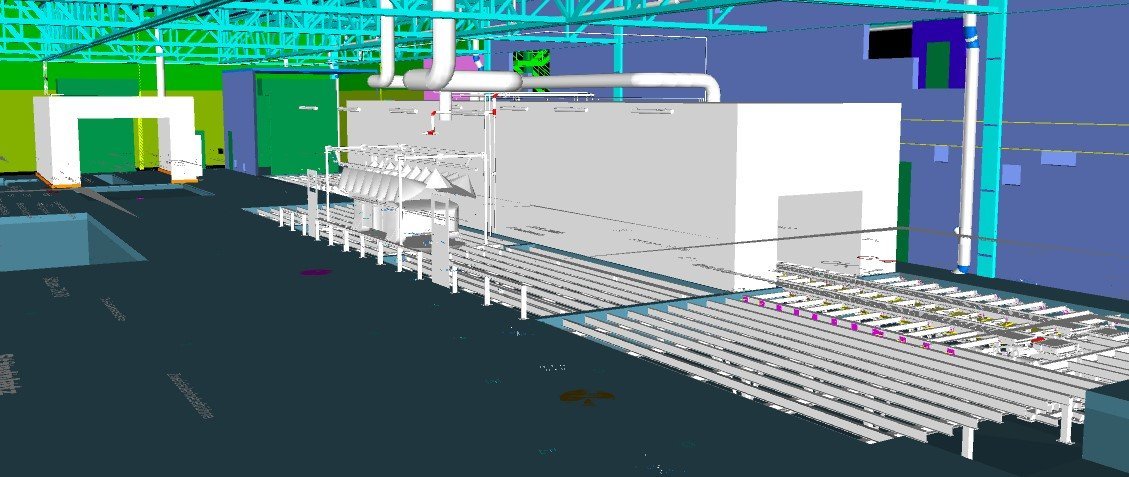

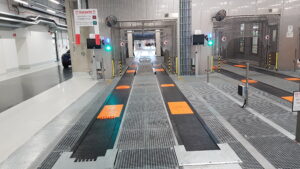

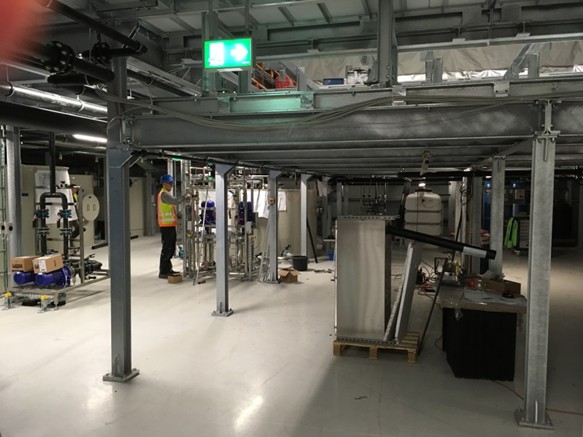

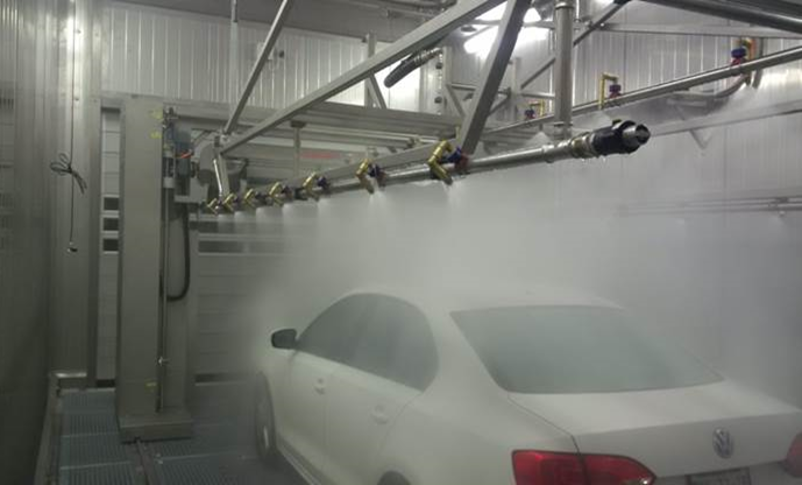

Automotive – Prozeßwasser – Wasch- und Dichtprüfanlage (WDPA) mit Fördertechnik

Lieferung, Montage und Inbetriebnahme einer kompletten WDPA mit Wasseraufbereitung für getrennten Waschwasser- und Dichtprüfkreislauf und Transportsystem am Prüf-/Finish-Bereich für die E-Auto-Produktion

Technologie & Anlagencharakteristik:

3-Schicht-Betrieb / max. 360 Fahrzeuge/d auf 2 Linien

Automotive – Prozeßwasser – Wasch- und Dichtprüfanlage (WDPA) mit Fördertechnik

Lieferung, Montage und Inbetriebnahme einer kompletten WDPA mit Wasseraufbereitung

Technologie & Anlagencharakteristik:

Bandgeschwindigkeit Durchlaufwaschanlage max. 7m/min

Bandgeschwindigkeit für Aktions- und Abnahmebänder je max. 5 m/min

3-schichtig max. 60 Fz/h Durchlaufwaschanlage

max. 8 Fz/h Portalwaschanlage

max. 7 Fz/h Dichtprüfkabine

Wasseraufbereitung

Schadstoffe: Feststoffe, Wachse, Tenside

Waschwasseraufbereitung: 10 m³/h

Prüfwasseraufbereitung: 35 m³/h

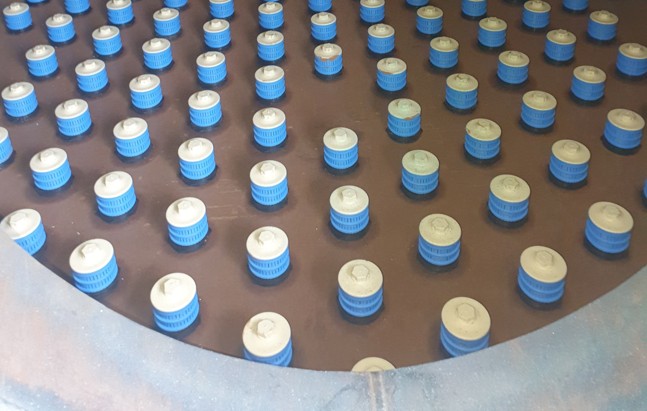

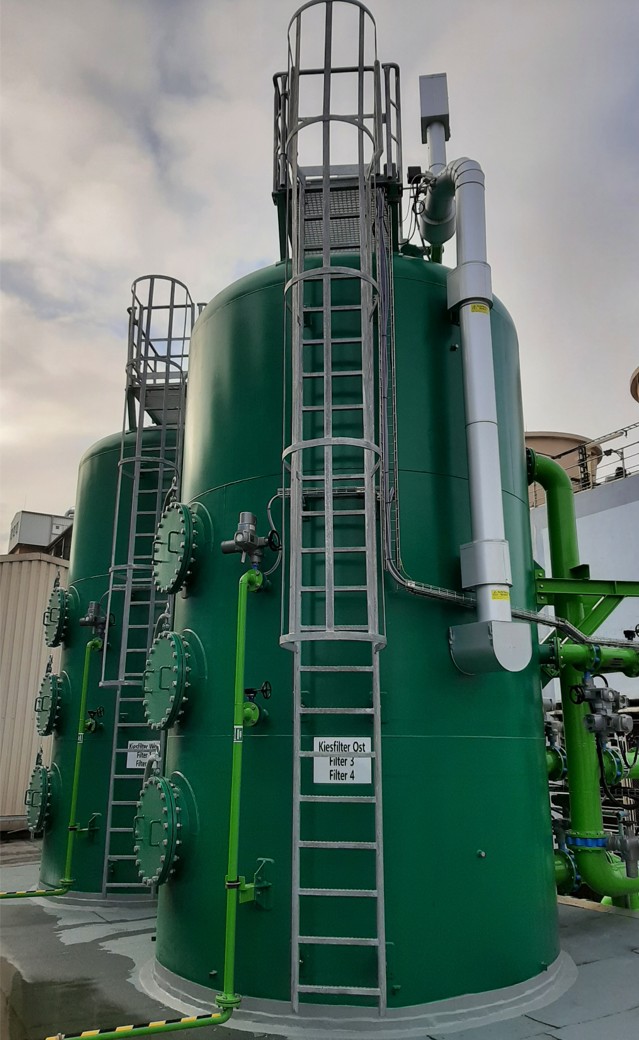

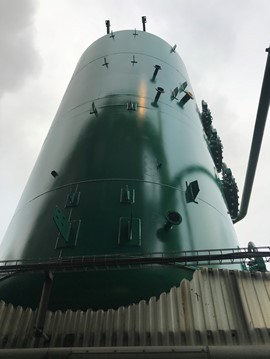

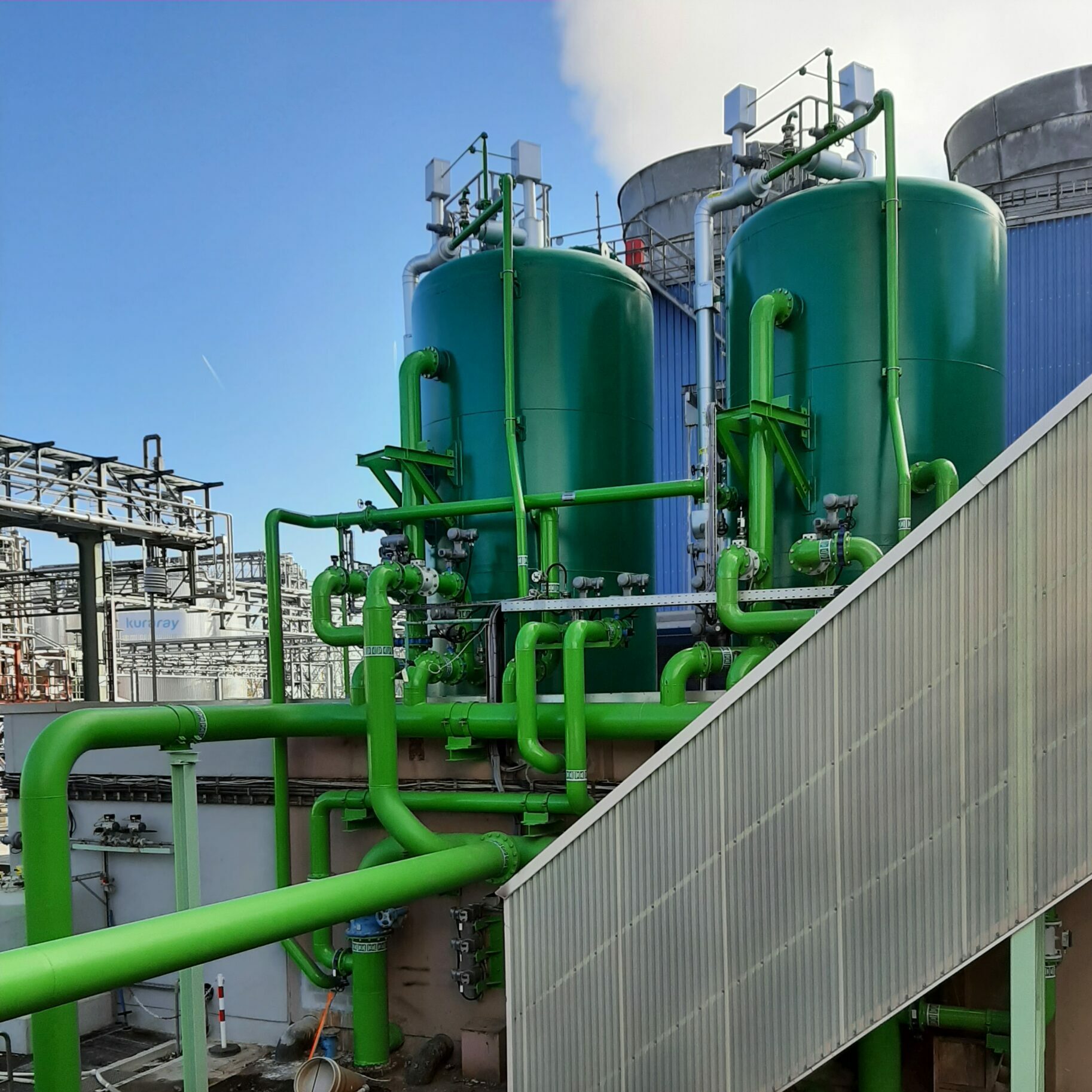

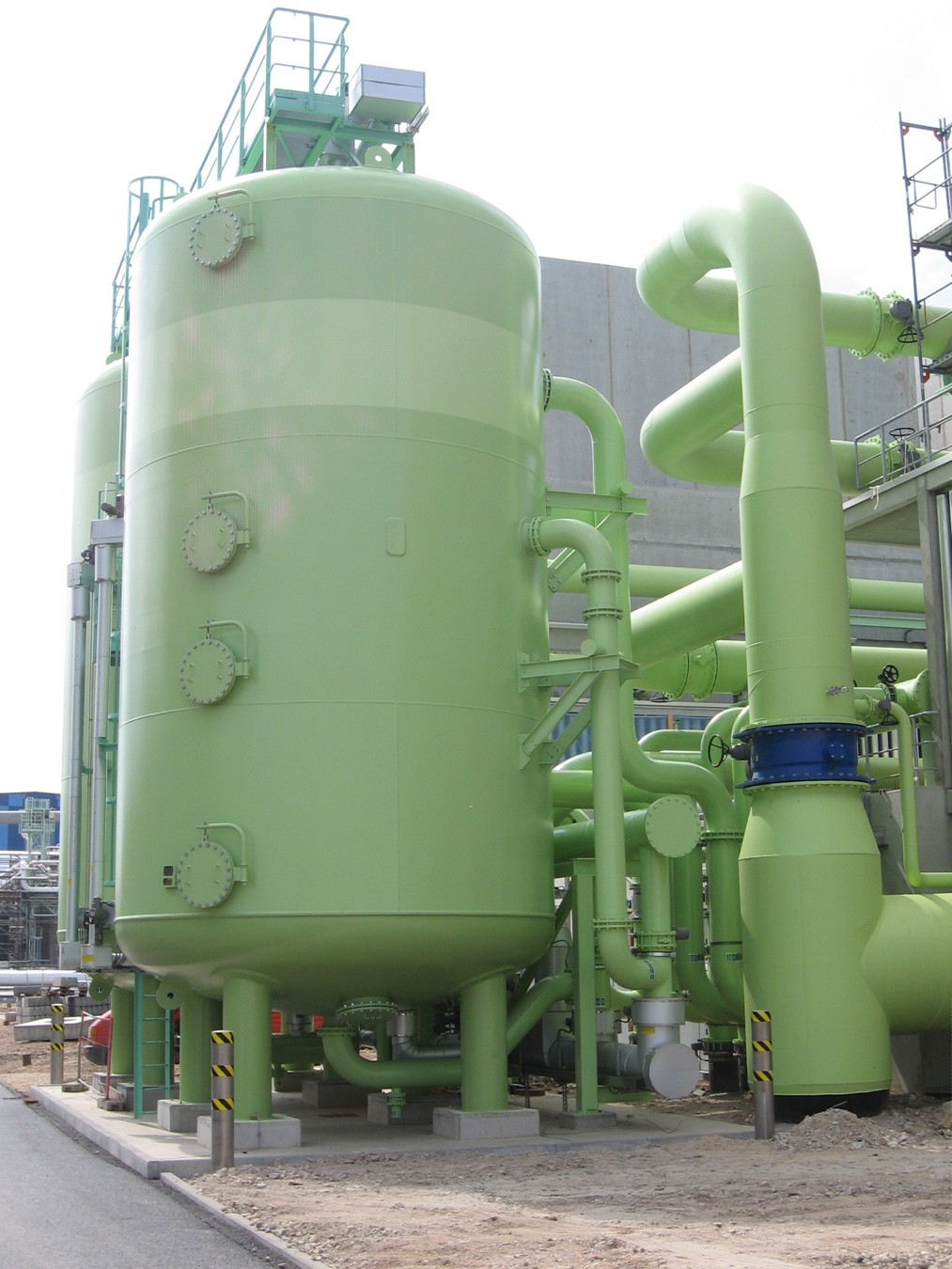

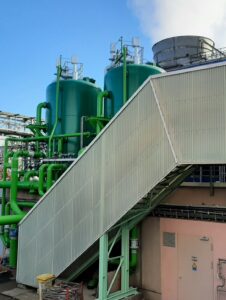

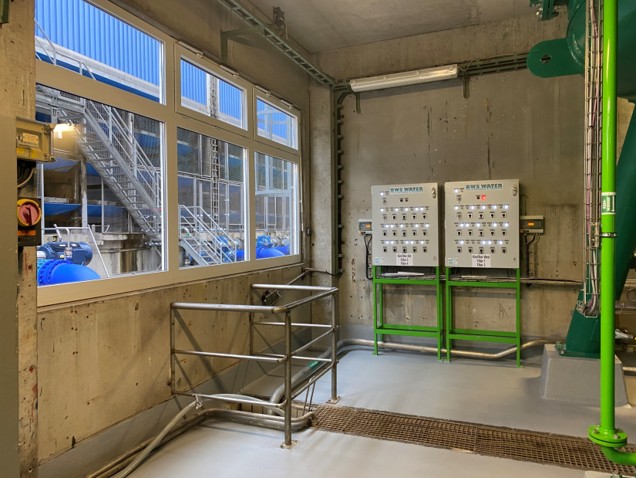

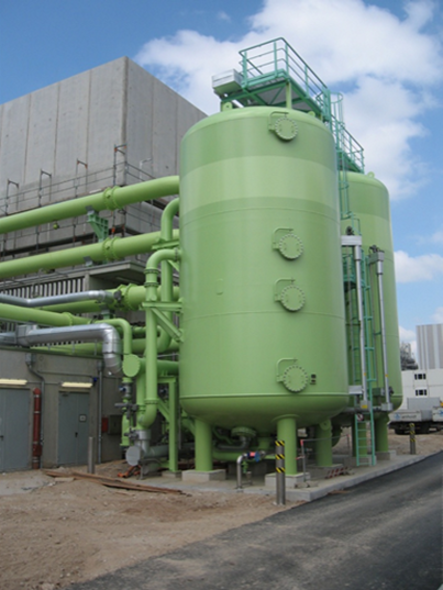

Chemische Industrie – Prozesswasser – Kühlwasser

Lieferung, Aufbau und Inbetriebnahme einer Kühlwasser-Filtrationsanlage / Kühlwasserreinigungsanlage

Technologie & Anlagencharakteristik:

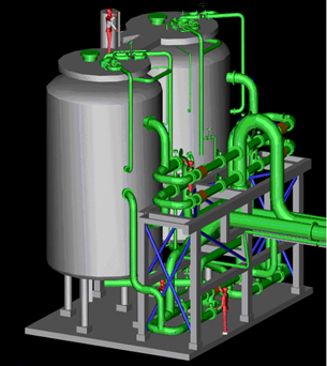

Kollisionsfreie Konstruktion in 3D mit Altbestand

2 Stück Doppelstockdruckfilter (Kiesfilter)

Rohrleitungen, Automatik-Armaturen und Steuerung

Durchflussmenge: 2.000 m³/h

cs_filtration1

cs_filtration2

cs_filtration3

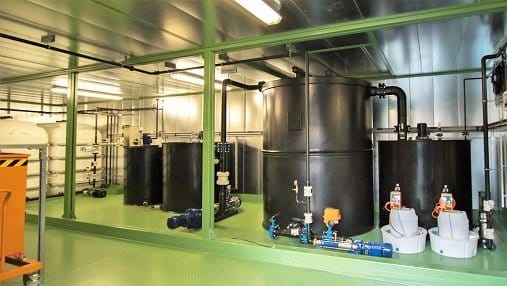

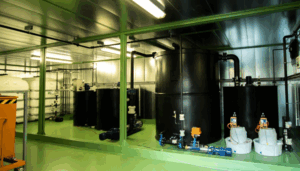

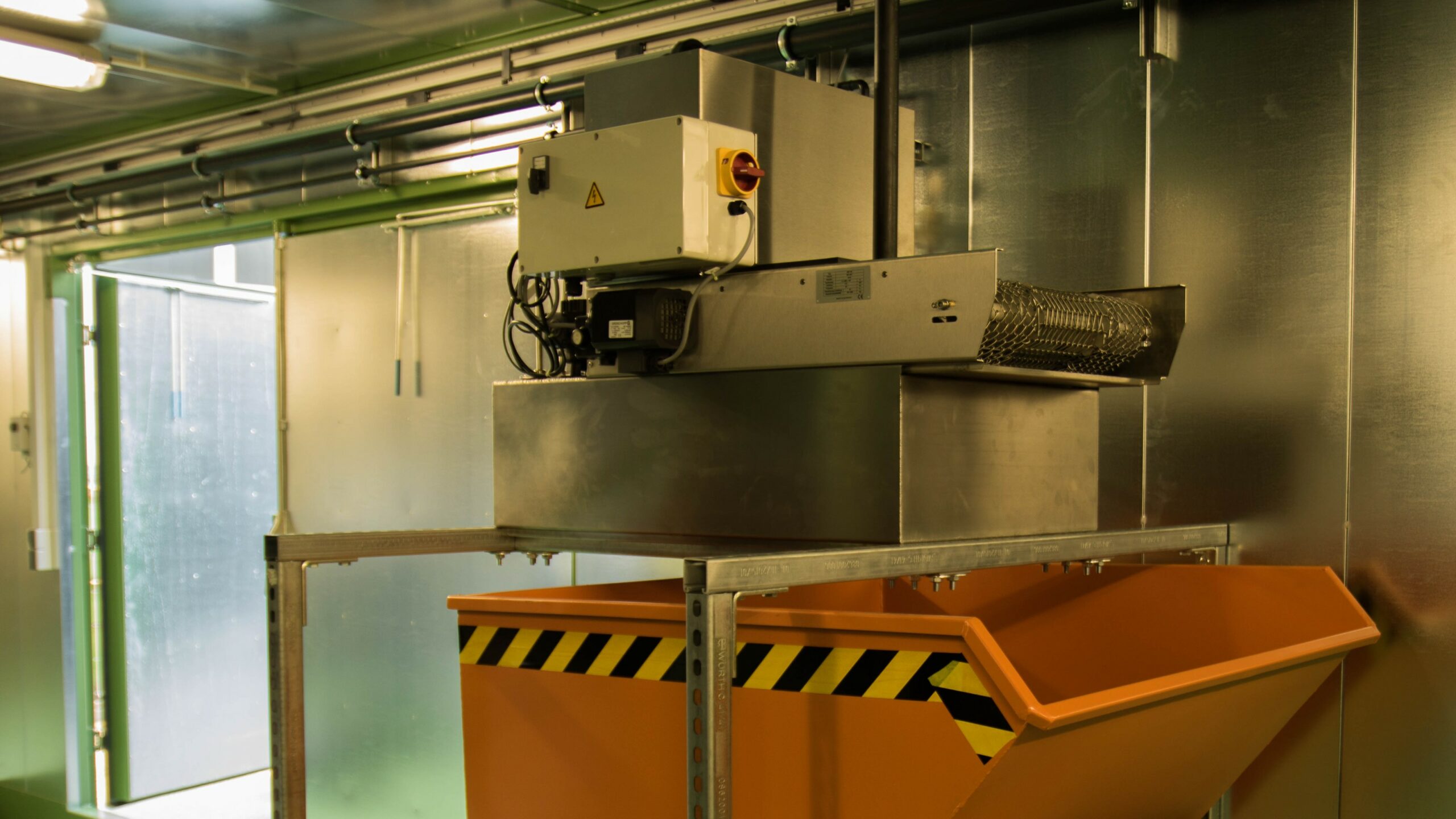

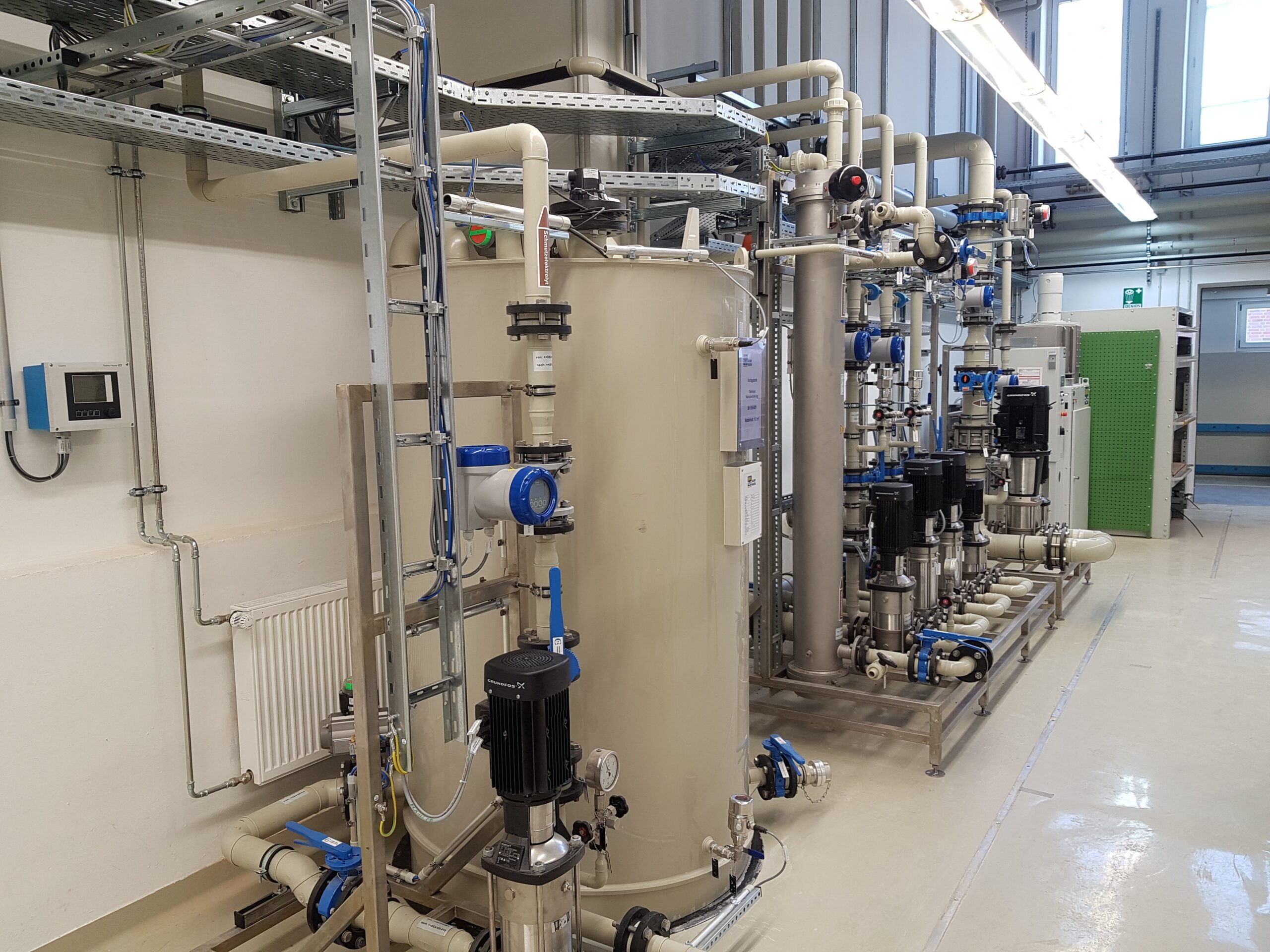

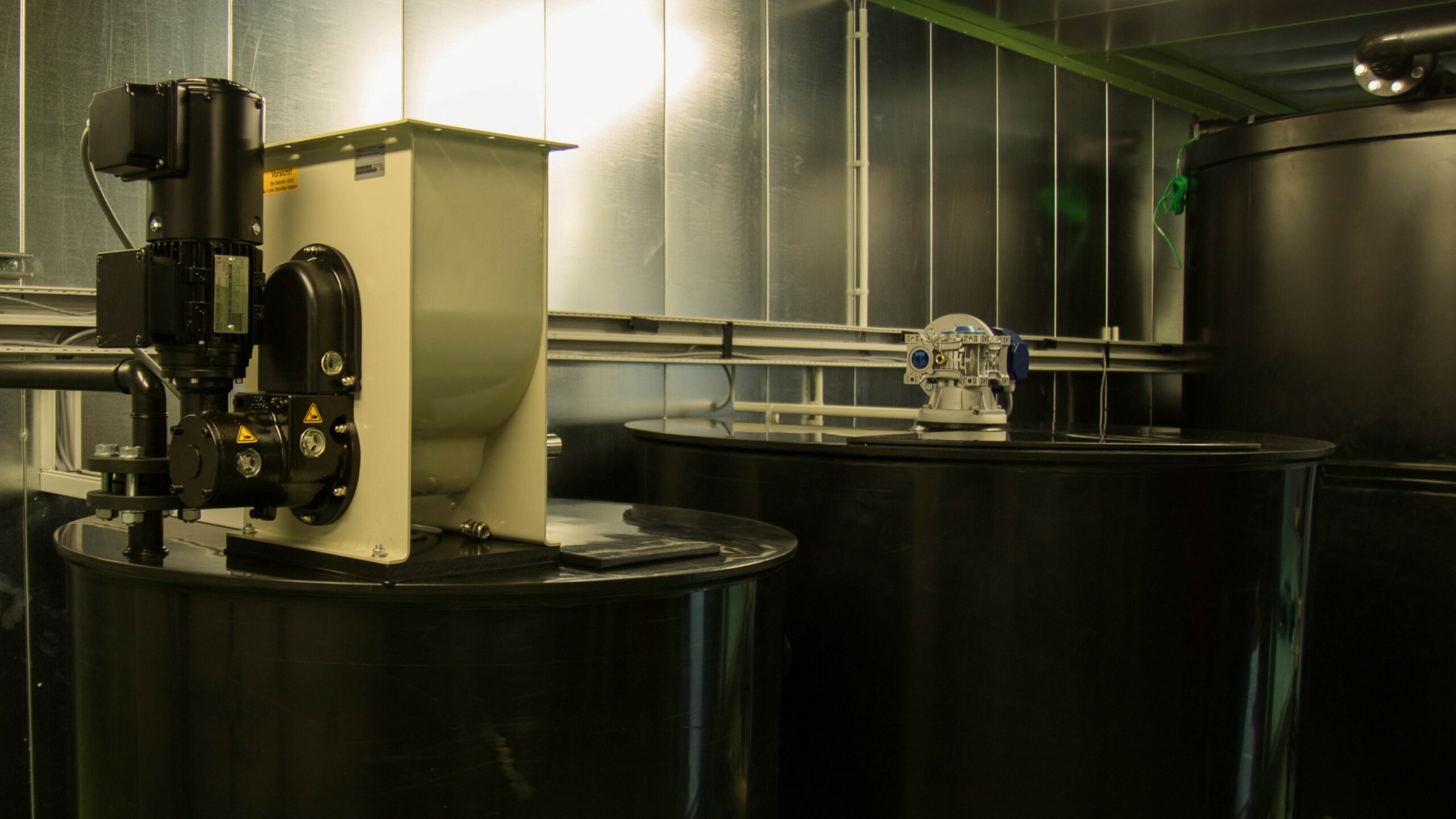

Prozesswasser – Abwasser – Wasserrecycling – Container-Anlage

Planung und Vormontage einer Komplettanlage in Containermodul-Bauweise mit Werkstest, Lieferung, Aufbau und Inbetriebnahme: Aufbereitung von Abwässern aus der Herstellung von medizinischen Artikeln mit dem Ziel, die aufbereiteten Wässer wieder in der Produktion einzusetzen

Technologie & Anlagencharakteristik:

Verfahrensstufen: chemisch/physikalische Vorbehandlung, Ultrafiltration, Umkehrosmose, Reinwasserspeicher mit Druckerhöhungsstation und UV-Desinfektion

Separate Behandlung eines CKW-haltigen Teilstroms über Aktivkohle mit anschließender Ableitung in die Kanalisation

Anlagenkapazität: im Bereich 1,7 – 4,1 m³/h regelbar

cs_recycling1

cs_recycling3

cs_recycling2

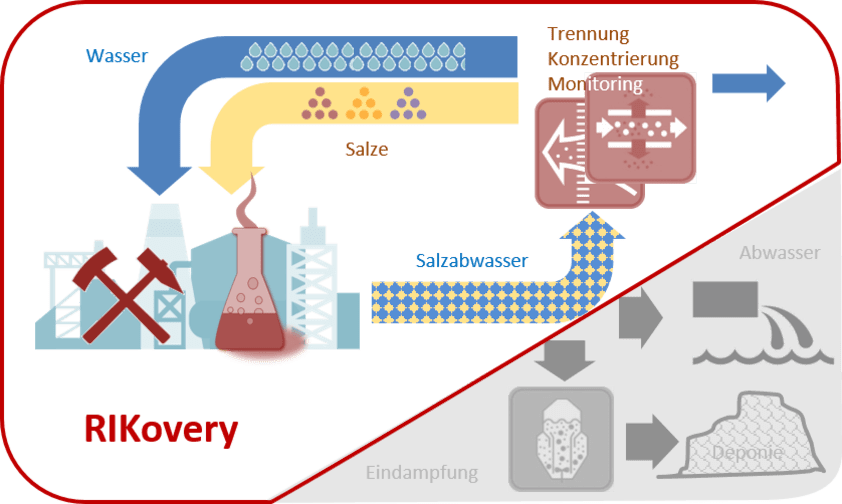

Recycling von industriellen salzhaltigen Wässern durch Ionentrennung, Aufkonzentrierung und intelligente Überwachung

Als Forschungspartner entwickelt BWS wirtschaftliche Verfahren zur Aufbereitung salzhaltiger Produktionsabwässer mit dem Ziel der Wasser- und Salzrückgewinnung.
Das Projekt wird vom Bundesministerium für Bildung und Forschung (BMBF) gefördert. Im Projektkonsortium mit führenden Unternehmen der chemischen und alkalischen Industrie, Universitäten, Forschungs- und Analytikinstituten ist BWS für den Anlagenbau verantwortlich. Nach den Forschungsergebnissen wird BWS eine Pilotanlage für OARO (= Osmotic Assisted Reverse Osmosis) und HPNF (= High Pressure Nano Filtration) entwickeln und bauen. Diese soll für praktische Tests in industriell relevanten Anwendungen genutzt werden. Auf Basis dieser Ergebnisse wird BWS ein Scale-up einschließlich einer Wirtschaftlichkeitsbetrachtung für technische Anwendungen durchführen.
Um das Ziel der Wiederverwendung von Salzen und Wasser für nachfolgende Prozesse zu erreichen, müssen bestimmte Parameter zur Gewährleistung der Produktqualität und Betriebssicherheit eingehalten werden. Dies soll in diesem Projekt durch eine online-fähige Prozessüberwachung sowie durch eine automatisierte und intelligente Datenauswertung unter Verwendung bestehender Analysemodule erreicht werden.
Mehr Informationen zu diesem spannenden Projekt? Bitte besuchen Sie:

Projekthomepage RIKovery

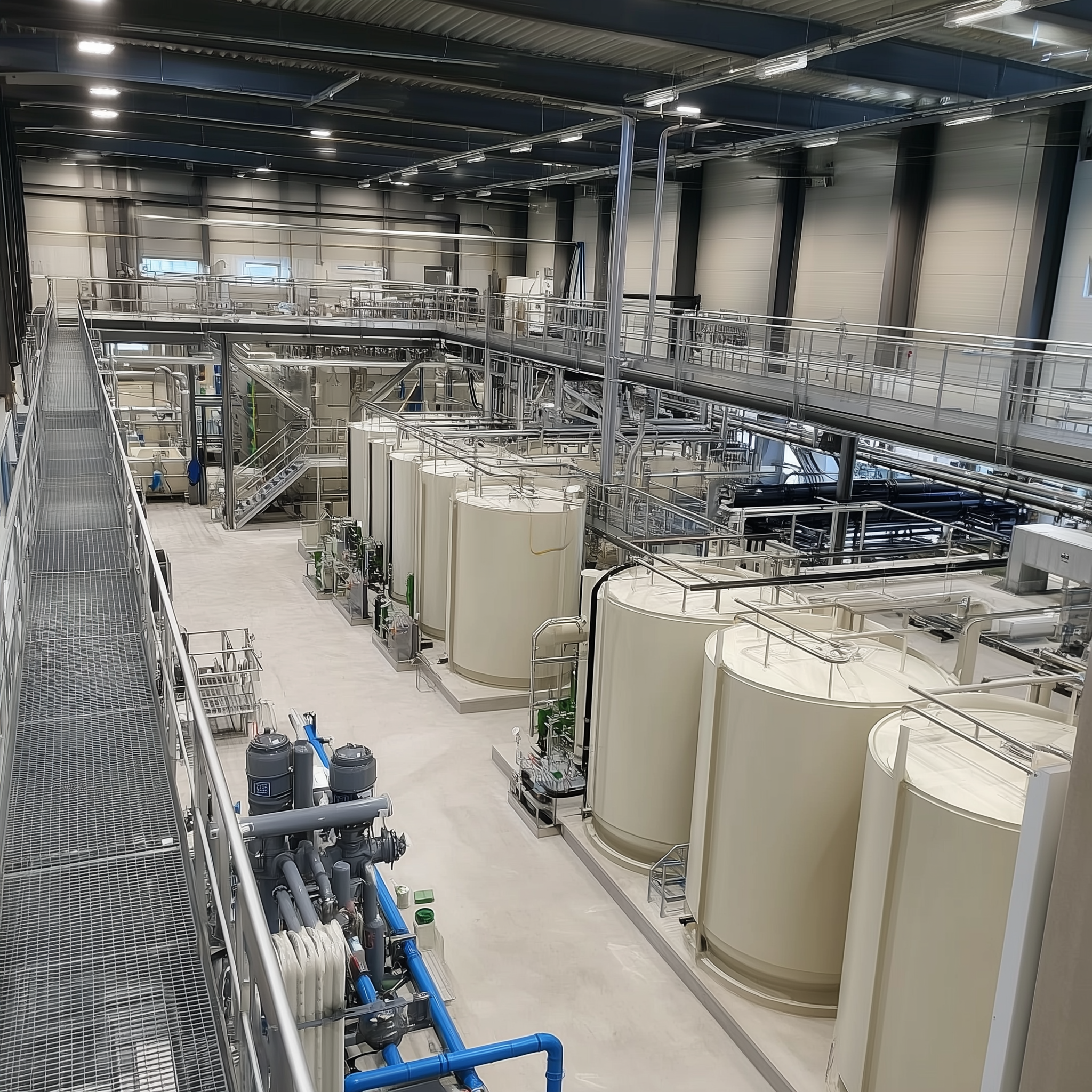

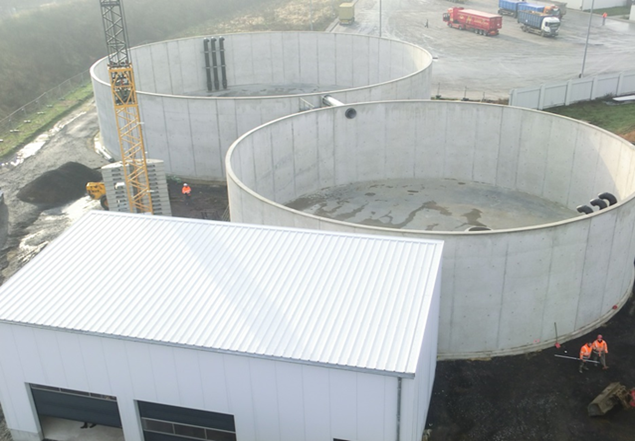

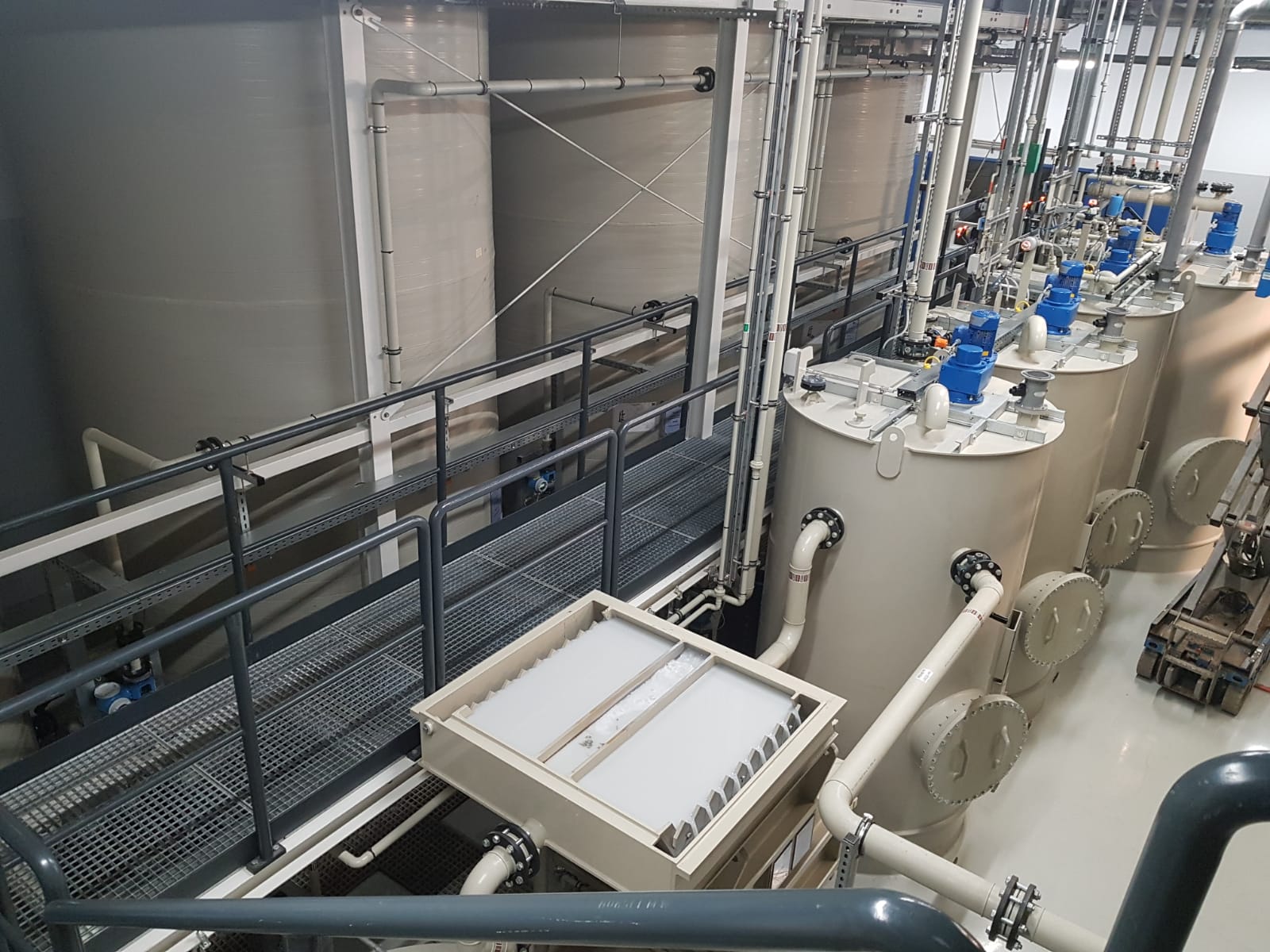

Abwasser-Aufbereitung

Sedimentation, Filtration (Sandfilter, Aktivkohlefilter etc.)
Flotation
Chemisch-physikalische Verfahren zur (Schwer-)Metall Entfernung
Spaltung von Kohlenwasserstoff-haltigen Abwässern
Membranverfahren zur Reinigung von Mineralöl-haltigen Abwässern
Biologische Abwasserbehandlung: aerobe oder anaerobe Verfahren

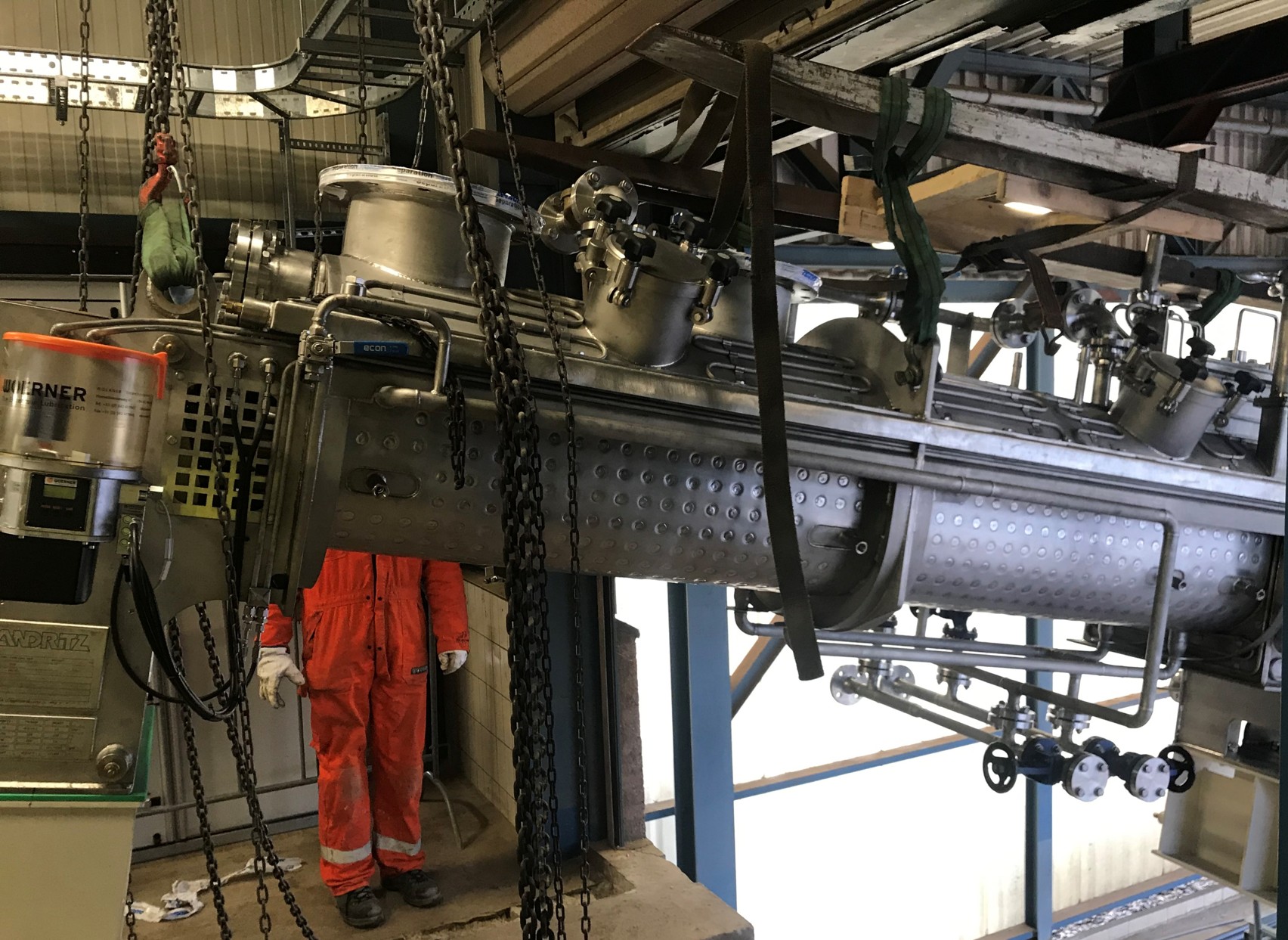

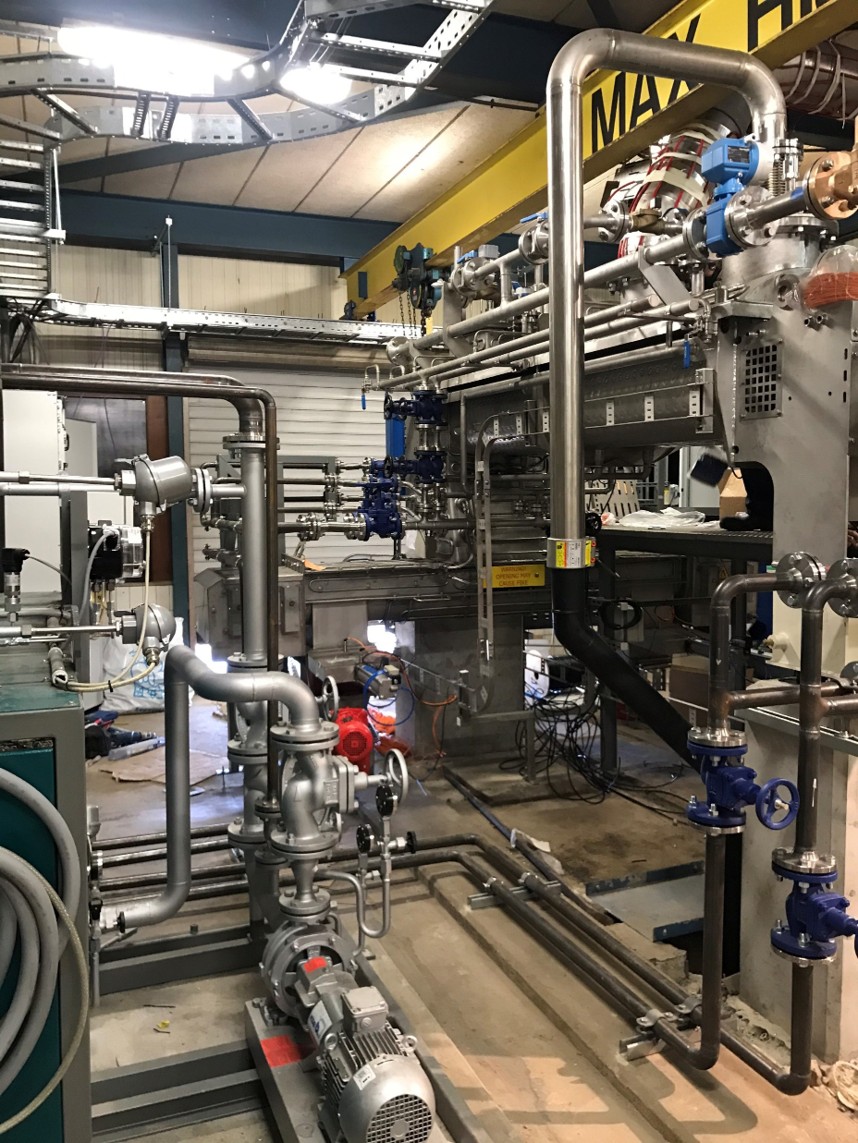

Schlammentwässerung über Kammerfilterpressen, Bandfilter, Zentrifugen o.ä.
Ionenaustauscher-Verfahren
Entfernung von Spurenstoffen
Ultrafiltration, Nanofiltration, Umkehrosmose zur weitergehenden Reinigung von Abwässern bis hin zum sogenannten Zero-Liquid-Discharge (ZLD)
Verdampfer, Verdunster, Desorber

Einige Fallstudien realisierter Anlagen aus dem Bereich Abwasser-Aufbereitung:

VerdampferUltrafiltrationAbwasserWasserrecyclingAbwasserFlotationVE-WasserAbwasserWasserrecyclingUmkehrosmose

Automotive – Abwasser – Verdampfer-Technologie

Aufbereitung von ölhaltigen Abwässern, Emulsionen und Waschwässern aus der mechanischen Fertigung, Härterei und Räderfertigung mit Ölanteilen zwischen 1 und 10 %

Technologie & Anlagencharakteristik:

Verdampferanlage über Brüdenverdichter

Aufkonzentrierung zwischen 85 und 95 %

Reinigung auf indirekte Einleitqualität mit Dosiereinheiten

Leistung: 3,5 m³/h

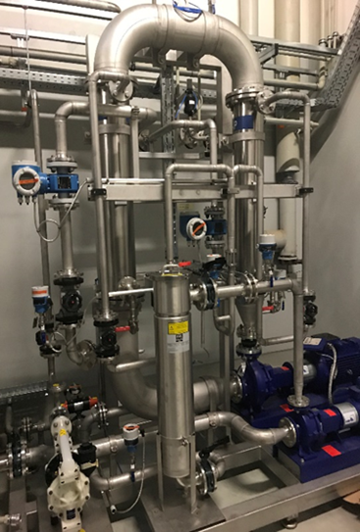

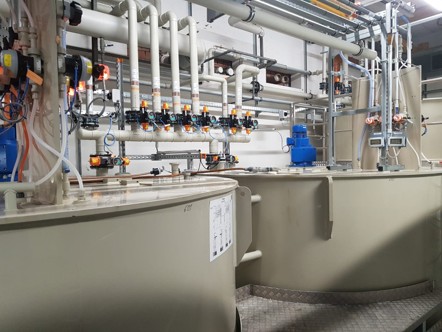

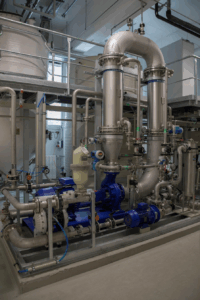

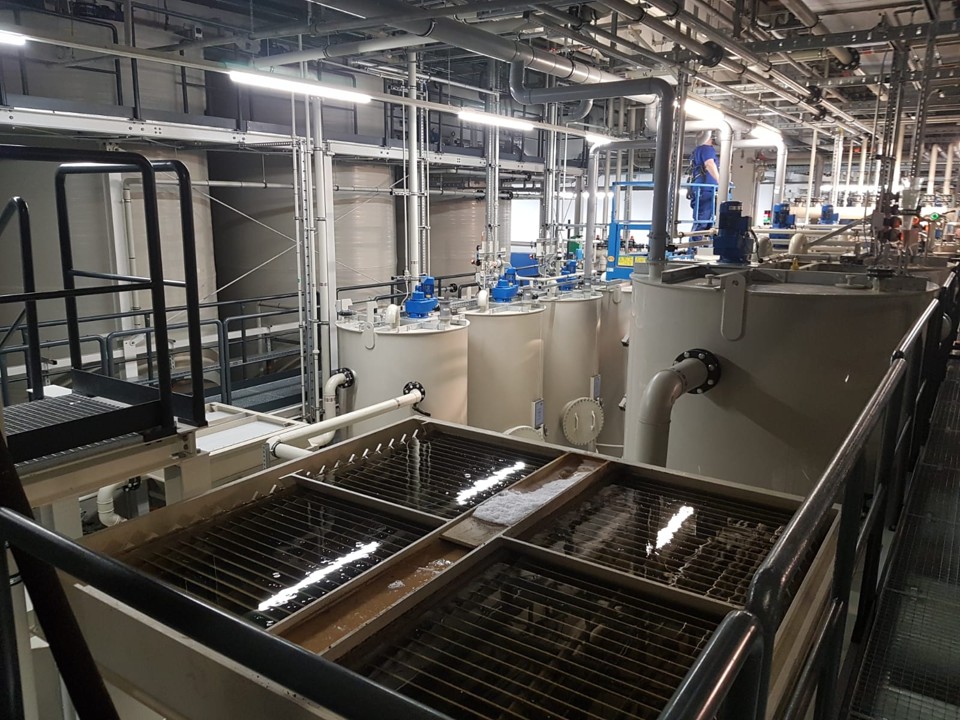

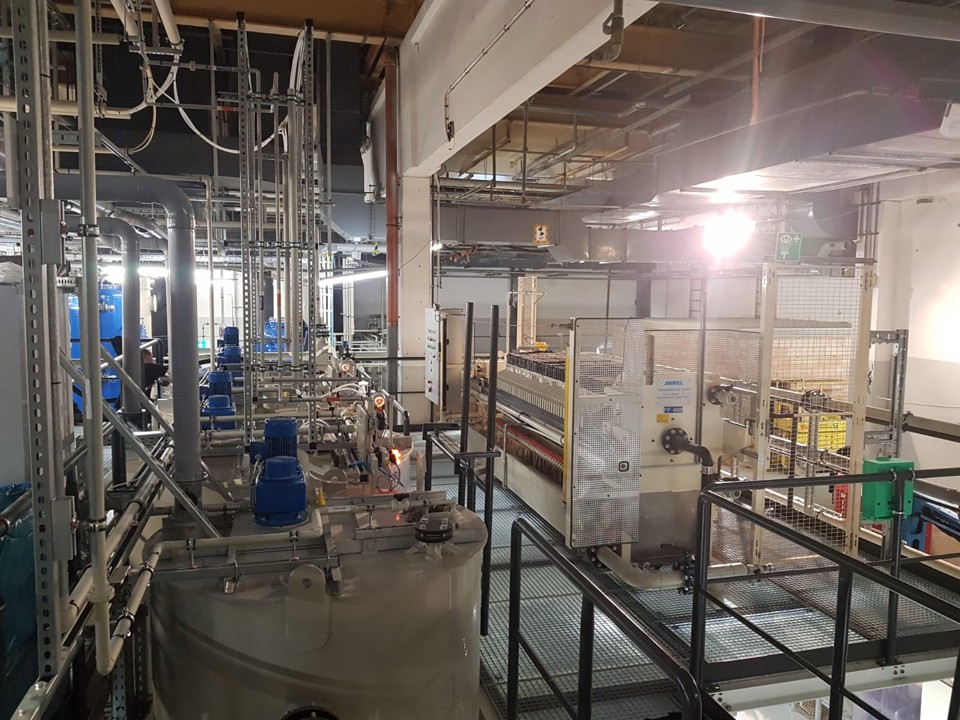

Automotive – Abwasser – Chemisch-physikalische Behandlung – Ultrafiltration

Sanierung/Erneuerung der Abwasser-Anlagentechnik für die Lackiererei eines Automobil-Herstellers mit Demontage der Altanlage.

Technologie & Anlagencharakteristik:

Behandlung ölhaltiger Abwässer mittels Ultrafiltration: 6 m³/h

Sauer und alkalische Abwässer: 25 m³/h

Nickelhaltige Abwässer: 20 m³/h

Lackhaltige Abwässer: 20 m³/h

Schlammbehandlung mittels Kammerfilterpresse

cs_uf1

cs_uf2

Automotive – Abwasser – Chemisch-physikalische Behandlung – Prozesswasser

Stufenweise Erneuerung einer VE- & Abwasserbehandlungs-anlage für die Lackiererei mit Demontage der Altanlage.

Technologie & Anlagencharakteristik:

Behandlung ölhaltiger Abwässer mittels Ultrafiltration: 3 m³/h

3 Durchlaufbehandlungsanlagen für verschiedene Teilströme: 25 m³/h, 12 m³/h, 6 m³/h

phosphathaltige Abwässer: 12 m³/h

2 Chargenreaktoren für Sonderabwässer: je 25 m³

Schlammbehandlung mittels Kammerfilterpressen

Ionenaustauscherkreislaufanlage: 12 m³/h

VE-Wassererzeugung: 30 m³/h

cs_automotive4

cs_automotive3

cs_automotive2

cs_automotive1

Prozesswasser – Abwasser – Wasserrecycling – Container-Anlage

Technologie & Anlagencharakteristik:

Verfahrensstufen: chemisch/physikalische Vorbehandlung, Ultrafiltration, Umkehrosmose, Reinwasserspeicher mit Druckerhöhungsstation und UV-Desinfektion

Separate Behandlung eines CKW-haltigen Teilstroms über Aktivkohle mit anschließender Ableitung in die Kanalisation

Anlagenkapazität: im Bereich 1,7 – 4,1 m³/h regelbar

cs_recycling1

cs_recycling3

cs_recycling2

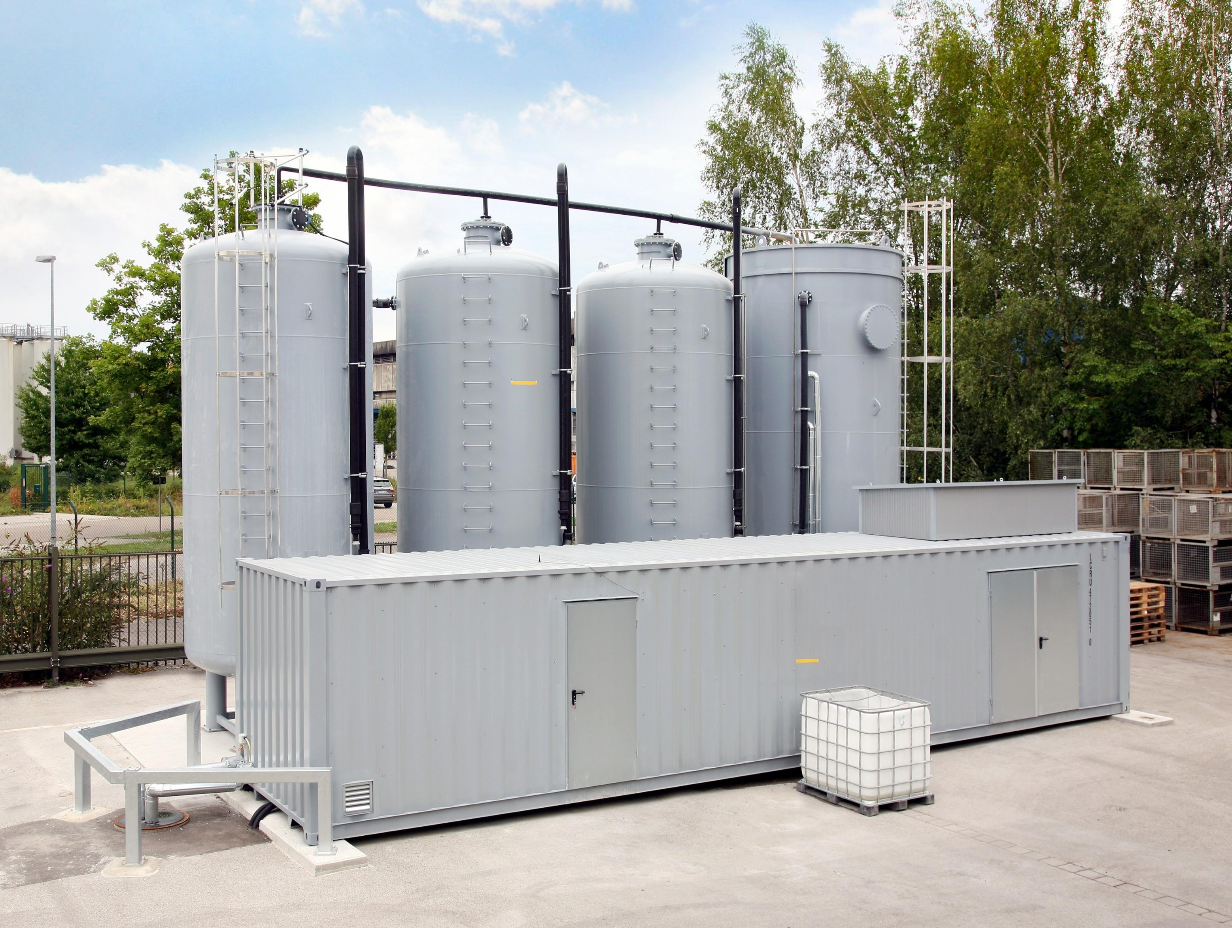

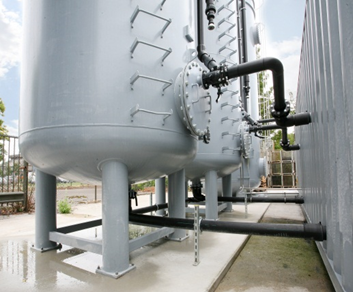

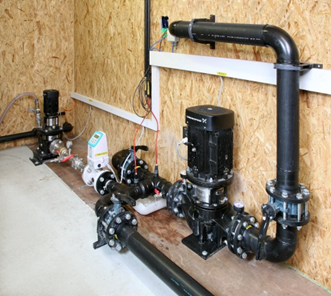

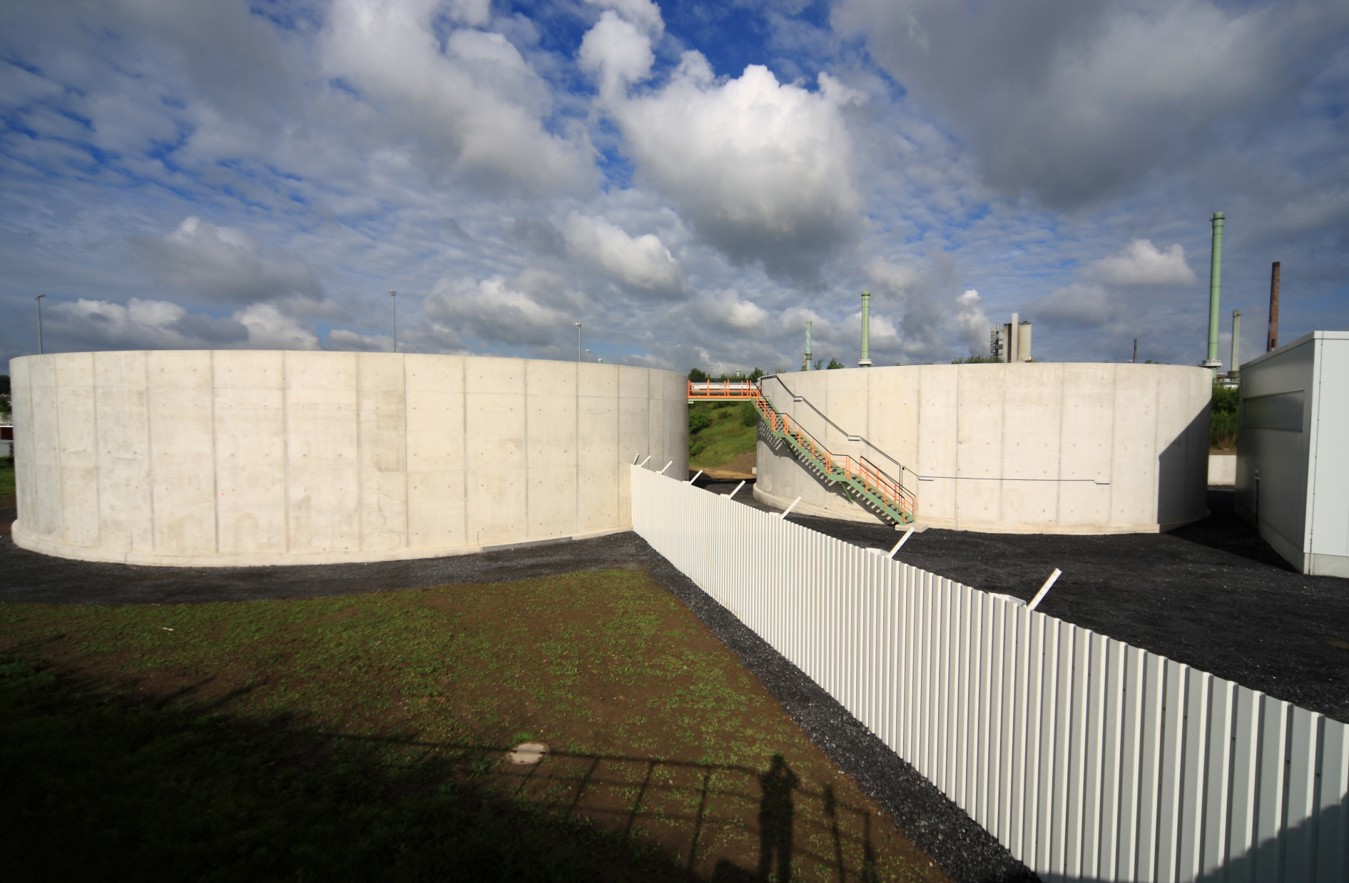

Papierindustrie – Abwasser – Container-Anlage – Biologie – Wasserrecycling

Biologische Reinigung von Prozess-Abwässern aus der Papierindustrie

Technologie & Anlagencharakteristik:

Belastetes Prozesswasser wird aus einem Sedimentationsbecken zur biologischen Abwasserreinigungsanlage gepumpt. Dort wird das Wasser in drei Reaktoren umgewälzt und ständig über Düsen belüftet. Als Nährstoff für die Mikroorganismen wird Harnstoff und Phosphor dosiert. Vom letzten Reaktor läuft das Wasser in ein Nachklärbecken, in dem sich Schlamm und Klarwasser trennen. Das aufbereitete Wasser wird zurück in den Prozess gefördert, der Schlamm über eine Zentrifuge entwässert und entsorgt.

Inhaltsstoffe: Papierfasern, organische Säuren

Leistung: 5 m³/h

cs_biologie1

cs_biologie2

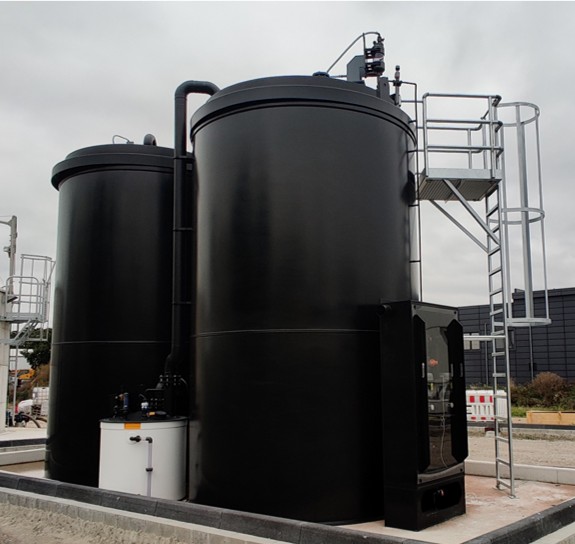

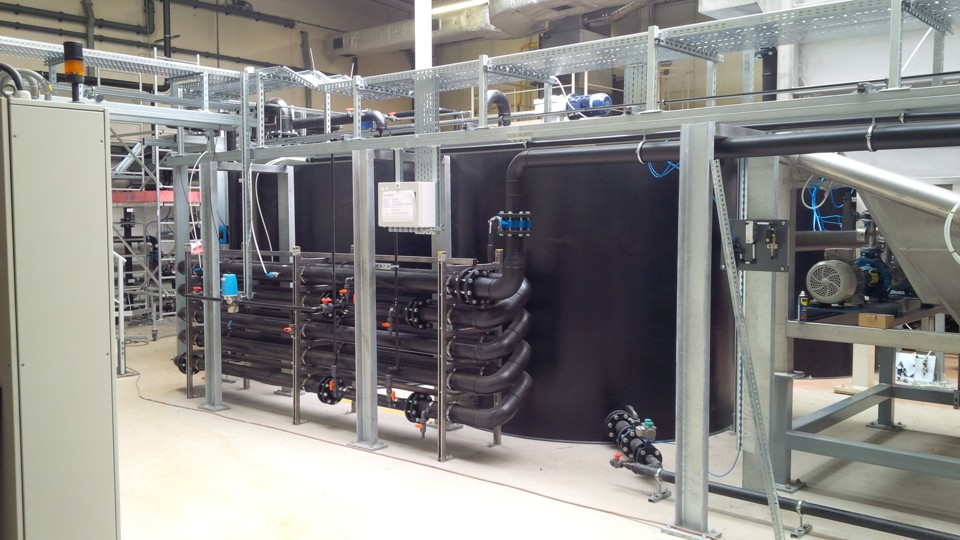

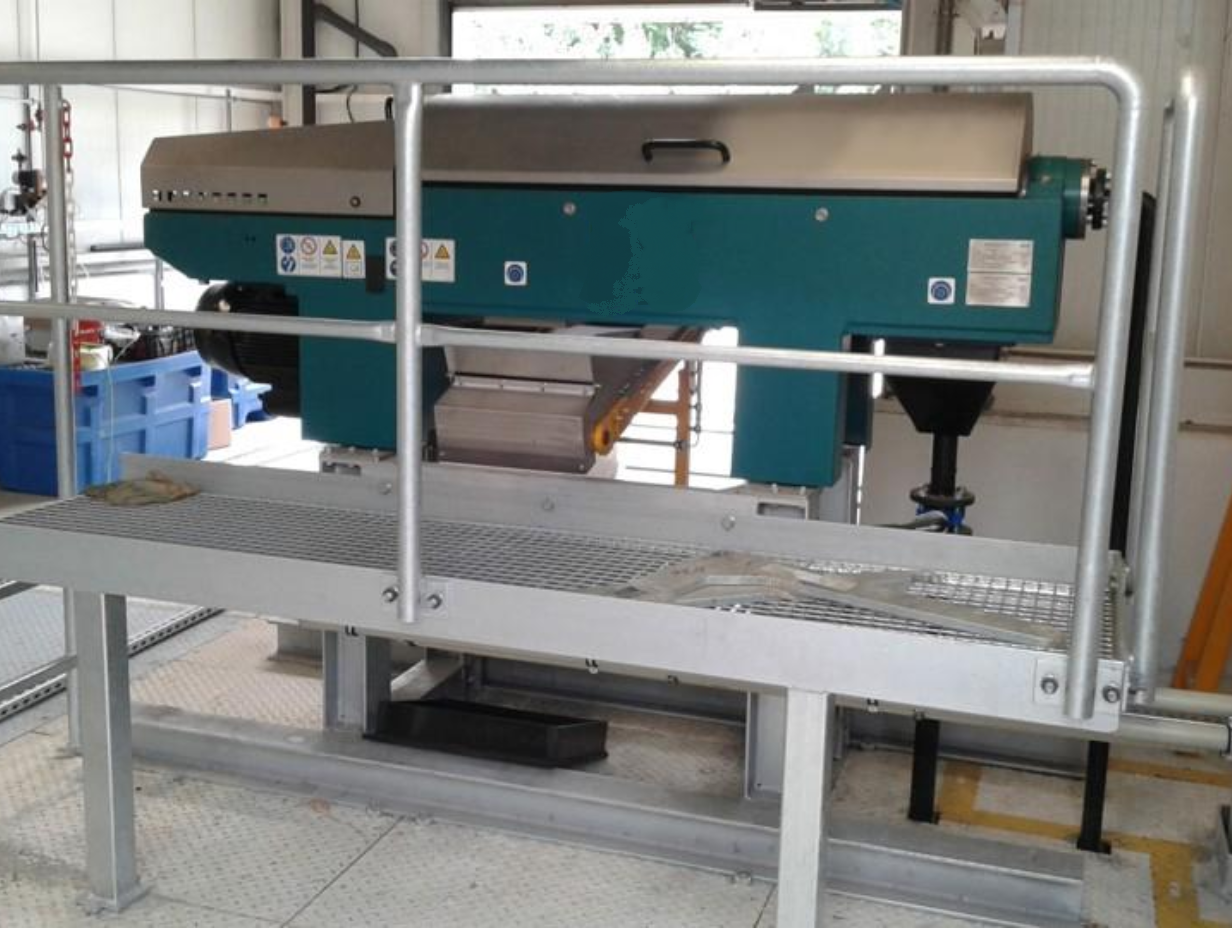

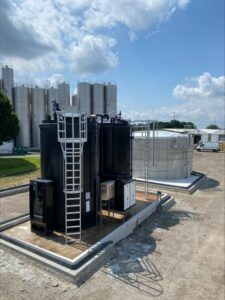

Life Science – Abwasser – chemisch-physikalische Behandlung – Druckentspannungsflotation

Planung, Lieferung, Inbetriebnahme einer Abwasserbehandlungsanlage für hoch CSB-haltiges Abwasser

Technologie & Anlagencharakteristik:

Fettabscheidung, Druckentspannungsflotation (DAF), Schlammentwässerung mittels Dekanter, vorbereitet für spätere Behandlung mittels Aerobie und Belebtschlammflotation für Direkteinleitung

Leistung: 20 m³/h Erweiterung auf 800 m³/d vorgesehen

Inhaltsstoffe: Fette, lipophile Stoffe, CSB, Tenside, Aluminium

cs_DAF2

cs_DAF3

cs_DAF1

Automotive – Abwasser – chemisch-physikalische Behandlung – VE-Wasseranlage

Planung, Lieferung, Montage und Inbetriebnahme einer Abwasserbehandlungsanlage für Abwässer aus der Oberflächen-Veredelung

Technologie & Anlagencharakteristik:

Sanierung der vorhandenen Abwasserspeicher

Doppelcharge (2 x 16 m³)

2 Eindicker (jeweils 18 m³)

2 Kammerfilterpressen in Containerbauweise

Schlussbehandlung über Sandfilter, Selektivionenaustauscher und Endkontrolle

Chemikalienlager und –dosierung

VE-Wassererzeugung (3 m³/h) über Umkehrosmose mit Antiscalant-Dosierung

cs_surface2

cs_surface1

Chemische Industrie – Abwasser – chemisch-physikalische Behandlung

Installation einer Quecksilber-Prozessabwasser-Adsorptionsanlage inklusive der Inbetriebnahme vor Ort.

Technologie & Anlagencharakteristik:

Einlass-Puffer und Neutralisationstank, Sedimentationsbecken und Abförderpumpe aus HDPE inkl. Rührwerk

Dosierstation für HCl, Druckerhöhungspumpe

Sandfilter, 2 Aktivkohlefilter, Ionenaustauscher

Leistung 5 m³/h

Schadstoffe: Quecksilber

Grundstoffindustrie – Abwasser – chemisch-physikalische Behandlung – Wasserrecycling

Planung, Lieferung, Montage und Inbetriebnahme einer Anlage zur Regenwasserrückhaltung sowie dessen Behandlung und Wiederverwendung als Brauchwasser durch Abtrennung der Schwermetall-Feststoffpartikel.

Technologie & Anlagencharakteristik:

Drei Tiefbauwerke als Pumpwerke mit je 3.000 m³/h Maximalleistung inklusive Rohrleitungssystem innerhalb eines Produktionswerkes

Speicherbecken mit insgesamt 9.000 m³ Inhalt

Aufbereitungsanlage mit einer Leistung von 5 m³/h inklusive Hallenbau

Speicherbehälter für Brauchwasser mit 500 m³ Inhalt

Schadstoffe: größtenteils Kupfer-Partikel
